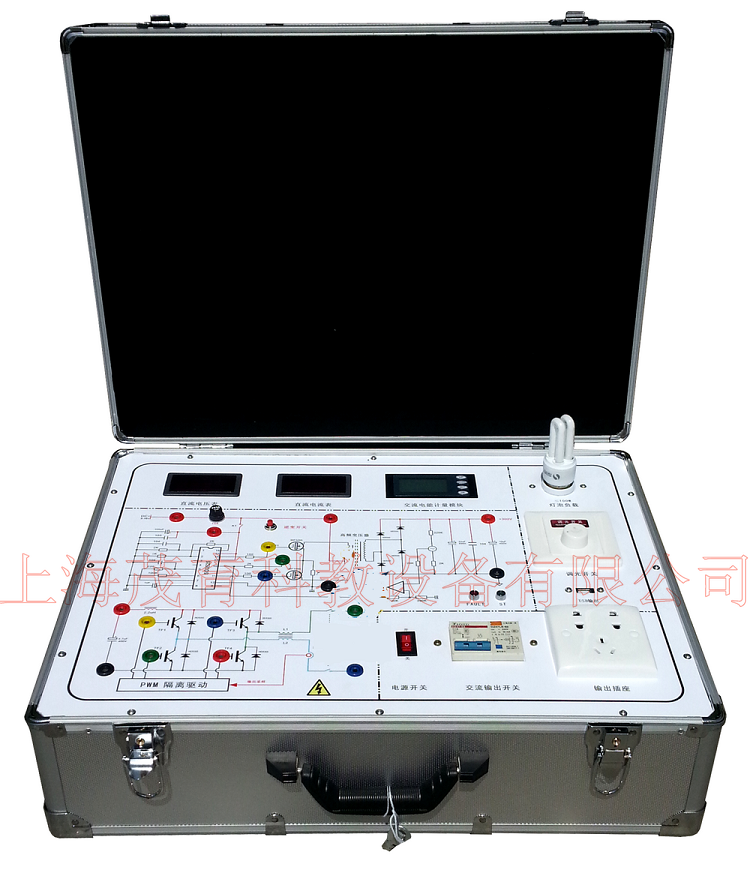

MY-PV48逆變器系統原理及應用實驗箱

一、逆變器系統原理及應用實驗箱-產品介紹：

該逆變器系統原理及應用實驗箱由AC/DC電源模塊、離網電源控制模塊、開關控制模塊、儀表監控模塊、負載實驗?zāi)K，等組成。

二、教學及研究實訓項目：

離網逆變電源實驗

實驗1、逆變器逆變原理實驗（通過逆變器各測試點的測試）

實驗2、逆變電源直流輸入欠過電壓保護實驗。

實驗3、逆變電源輸出交流電的波形、諧波含有率、功率因素的比較實驗。

實驗4、逆變器與市電互補自動切換實驗

實驗5、逆變器輸出過載保護實驗

實驗6、逆變器輸出欠、過壓實驗

三、運行技術條件：

1、離網電源控制單元：系統根據實際的工作需要，通過開關單元的開和關，可實現對各類交流負載實現供電。

◆ 直流輸入電壓：12VDC

◆ 交流輸出電壓：220VAC◆ 交流輸出功率：200W◆ 頻率范圍：50Hz

◆ 效率：84.5%

◆ 輸出波形：正弦波

◆ 工作環境：溫度-20℃～50℃◆ 相對濕度﹤90﹪（25℃）

◆ 保護功能：極性反接、過放、過壓、短路、漏電、過熱、過載、接地故障。

2、AC/DC變換電源控制單元：系統根據實際的工作需要，通過開關電源單元的開和關，可實現對逆變電源實施直流輸入供電。

◆ 交流輸入電壓：220VAC

◆ 直流輸出電壓：12VDC◆ 直流輸出功率：300W◆ 工作環境：溫度-20℃～50℃◆ 相對濕度﹤90﹪（25℃）

◆ 保護功能：短路、漏電、過熱、過載、接地故障。

3、開關控制單元：所有系統內外單元的引線經隔離開關接至各自的端子上，在工作過程中，一旦發生漏電、短路、過流、過熱情況，開關自動斷開電源，起到保護儀器儀表和人身的安全。

4、顯示單元：交流電壓、交流電流、交流功率、設備工作溫度。

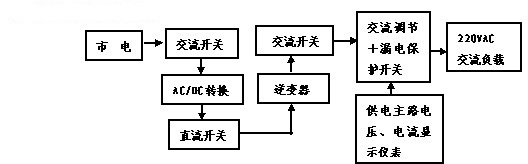

四、系統工作原理方框圖

五、售后服務

◆ 使用手冊（含實驗指導）

◆ 產品培訓

六、系統配置（配置單）

編號	產品名稱	型號規格	數量	單位	備注
1	實驗箱	570420200mm	1	只
2	離風逆變器	DC-AC 300	1	臺	系統自帶
3	蓄電池	7Ah/12V	1	個	系統自帶
4	實驗跳線	50CM	1	套	實驗附件
5	開關電源	12V/50W	1	只	系統自帶
6	負載	交流	1	套	球泡燈
7	使用手冊		1	本
8	鑰匙		2	把

友情提示：
1、設備驗收：各采購單位收貨時請檢查逆變器系統原理及應用實驗箱的貨品外觀，核實逆變器系統原理及應用實驗箱的數量及配件，拒收處于受損狀態的逆變器系統原理及應用實驗箱；
2、設備質保：茂育將為各采購單位提供逆變器系統原理及應用實驗箱產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>逆變器系統原理及應用實驗箱選型錯誤或逆變器系統原理及應用實驗箱購買數量錯誤，造成逆變器系統原理及應用實驗箱的退換貨要求，將不被接受；
4、設備貨期：對逆變器系統原理及應用實驗箱的發貨期為參考值，如您需要了解逆變器系統原理及應用實驗箱的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對逆變器系統原理及應用實驗箱有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關逆變器系統原理及應用實驗箱的技術咨詢。
