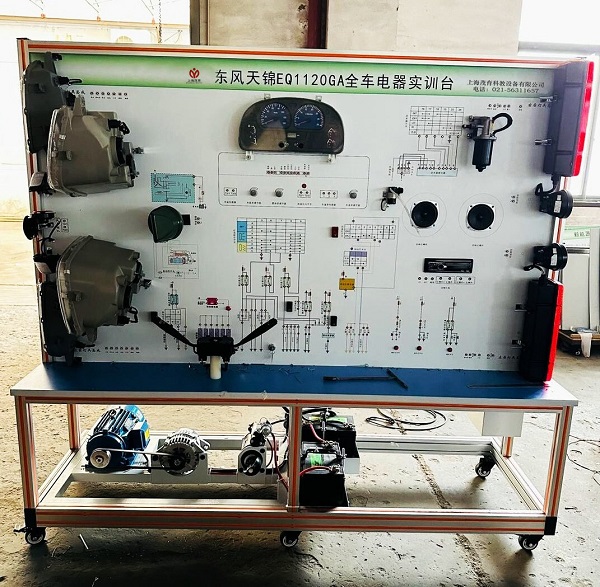

東風EQ1120A全車電器操作平臺

一、東風EQ1120A全車電器操作平臺-采用天錦柴油機整車電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。

二、功能特點：
1、真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。
2、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。
三、技術規格：
1、外形尺寸（約）：2080×700×1900mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：直流24V
4、工作溫度：-40℃～+50℃
5、三相異步電動機
型號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
6、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：100*60mm

友情提示：
1、設備驗收：各采購單位收貨時請檢查東風EQ1120A全車電器操作平臺的貨品外觀，核實東風EQ1120A全車電器操作平臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供東風EQ1120A全車電器操作平臺使用說明書和質保期，在質保范圍內提供對東風EQ1120A全車電器操作平臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臇|風EQ1120A全車電器操作平臺選型錯誤或設備購買數量錯誤，造成東風EQ1120A全車電器操作平臺的退換貨要求，將不被接受；
4、設備貨期：對東風EQ1120A全車電器操作平臺的發貨期為參考值，如您需要了解東風EQ1120A全車電器操作平臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對東風EQ1120A全車電器操作平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關東風EQ1120A全車電器操作平臺的技術咨詢；
