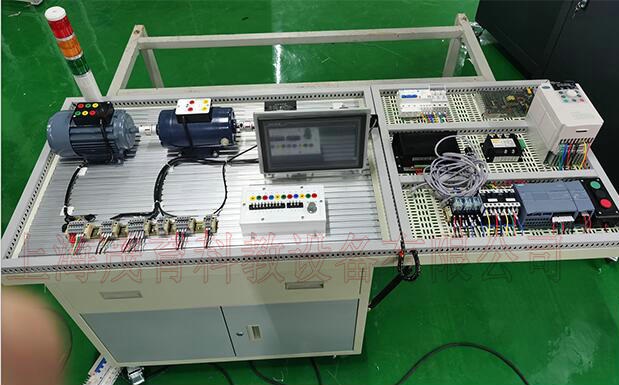

MYDJ-21C電機裝配與運行檢測實訓考核設備

電機裝配與運行檢測實訓考核設備-產品概述
本裝置是一款可滿足多層次教學的電機安裝與檢測實訓考核設備，強化了多種電機制作和電氣控制（拖動）方式。通過安裝調整和負載的變化，使其具有比以往實訓教學設備所更加完善的配置和更為完整功能，真實的模擬和反映了電機的安裝檢測和工業控制的過程，實訓內容廣泛、變化多樣，是一款典型的職業能力實訓和考核設備，通過在該設備上實訓和考核，可使學生職業能力得到大幅度提升。
二、產品特點
本裝置是由測控工作臺、模擬負載臺（模擬負載與受控對象安裝在同一臺架上，并組成一個完整系統），具有占地面積小、操作方便、可移動等特點，可折疊網孔板使用更加靈活，測量與電源控制面板、通訊接口均引出到專用的接線板上，實訓使用方便；其控制元件 PLC、空氣開關、熔斷器、繼電器、接觸器等采用導軌式安裝，變頻器、其它驅動器等可按競賽、實訓時的具體需要進行合理的安裝、調整，模擬負載與設備進出線采用線槽、接線端子進行連接，電機、機械傳動機構、模擬負載采用可方便安裝、拆卸的方式，實現了電機的安裝與調整、機械裝置的安裝與調整，拓寬了技能和知識點，安全的透明防護罩既滿足了觀察需要又實現了安全防護。
三、技術性能
1、輸入電壓：AC380V，三相五線制
2、最大輸入功率：≤1000W
3、設備外形尺寸：展開：1850mm×1130mm×1050mm（長×寬×高），不展開：1200mm×780mm×1050mm（長×寬×高）。
四、實訓項目
1) 三相異步電動機直接起動、停車的控制電路連接實訓；
2) 接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接實訓；
3) 按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接實訓；
4) 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接實訓；
5) 三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接實訓；
6) 直流他勵電動機的啟�？刂瓶刂茖�(shí)訓；
7) 直流他勵電動機的正反轉控制實訓；
8) 步進電機的控制實訓；
9) 步進驅動器的參數設置實訓；
10) 步進電機的PLC開環控制實訓；
11) 交流伺服電機的控制實訓；
12) 交流伺服驅動器的參數設置實訓；
13) 交流伺服電機的PLC半閉環控制實訓；
14) 無刷直流電機驅動器參數設置實訓；
15) 無刷直流電機的控制實訓；
16) 速度傳感器的使用實訓；
17) 磁粉制動器的使用實訓；
18) 變頻器面板功能參數設置和操作實訓；
19) 變頻器對電機點動控制、啟�？刂茖�(shí)訓；
20) 電機轉速多段控制實訓；
21) 工頻、變頻切換控制實訓；
22) 基于模擬量控制的電機開環調速實訓；
23) 基于面板操作的電機開環調速實訓；
24) 變頻器的保護和報警功能實訓；
25) 基于PLC的變頻器開環調速實訓；
26) PLC控制電機順序啟動實訓；
27) PLC控制三相異步電動機Y-△啟動電路實訓；
28) 觸摸屏的參數設置實訓；
29) 觸摸屏的編程實訓；
30) 觸摸屏、PLC、變頻器的綜合實訓；
五、裝備基本配置

序號	名稱	規格型號	數量	備注
1		1850mm×1130mm×1050mm （展開狀態）	1	鋼結構,帶自鎖腳輪,作為測量、電源控制、電力拖動、驅動控制系統等電氣設備的安裝載體。包括進線電源控制與保護、電壓表、電流表、電量綜合顯示儀表、等基本儀表和交直流基本電源、指示燈、緊急停止按鈕、三相同軸調壓器等器件
2	步進電機驅動器	110SZ02A1	1
	臺達伺服驅動器	ECMA-C20604RS	1
	無刷直流電機驅動器	92BL-5015H1-LK-B	1
	臺達伺服電機配件	ASD-B2-0421-B	1
	觸摸屏		1
	三菱可編程控制器	FX3U-32MT/ES-A	1
	三菱擴展模塊	FX2N-16EYR	1
	三菱變頻器	FR-D720S-0.4K-CH	1
	三相四線漏電開關	DZ47LE-32	1
	熔斷器	RT18-32	2
	熔斷器芯	R015 6A	6
	交流接觸器	CJX2-0910	4
	熱繼電器	JR36-20	1
	輔助觸頭組	F4-22	3
	輔助觸頭組	F5-T2	1
	空氣延時觸頭	F5-D2	1
	接線端子	TB-1512	4
	三相異步電動機	YS7124	1
	磁粉制動器	CZ-2	1
3	動態扭矩傳感器	CYT-302	1
	直流他勵電動機	2M530 V4.3	1
	步進電機	2S56Q-02976	1
	臺達伺服電機		1
	無刷直流電機	24V，100W	1
	電腦桌		1臺	（電腦自備）
	輔助工具與材料		1套	8”活動扳手1把，8件套六角扳手1套，￠4×100十字、梅花螺絲批各1把，￠2.5×100十字、梅花螺絲批各1把，200mm鋼尺、角尺各1把、200mm帶深度尺游標卡尺1把，尖嘴鉗、剝線鉗、壓線鉗、斜口鉗、電工刀各1把，軸承安裝套管1只、橡皮錘1把，200mm平銼1把、100mm臺虎鉗1只、500V絕緣搖表1臺、3位半數字萬用表1塊、0.75絕緣導線等。

友情提示：
1、設備驗收：各采購單位收貨時請檢查電機裝配與運行檢測實訓考核設備的貨品外觀，核實電機裝配與運行檢測實訓考核設備的數量及配件，拒收處于受損狀態的電機裝配與運行檢測實訓考核設備；

2、設備質保：上海茂育將為各采購單位提供電機裝配與運行檢測實訓考核設備產品說明書內的質保條件和質保期，在質保范圍內提供對電機裝配與運行檢測實訓考核設備的免費維修，超出條件承諾時提供對設備的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>電機裝配與運行檢測實訓考核設備選型錯誤或電機裝配與運行檢測實訓考核設備購買數量錯誤，造成電機裝配與運行檢測實訓考核設備的退換貨要求，將不被接受；

4、設備貨期：對電機裝配與運行檢測實訓考核設備的發貨期為參考值，如您需要了解電機裝配與運行檢測實訓考核設備的精確貨期，請與上海茂育的銷售人員聯系；

5、咨詢電話：如各采購單位電機裝配與運行檢測實訓考核設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電機裝配與運行檢測實訓考核設備的技術咨詢。
