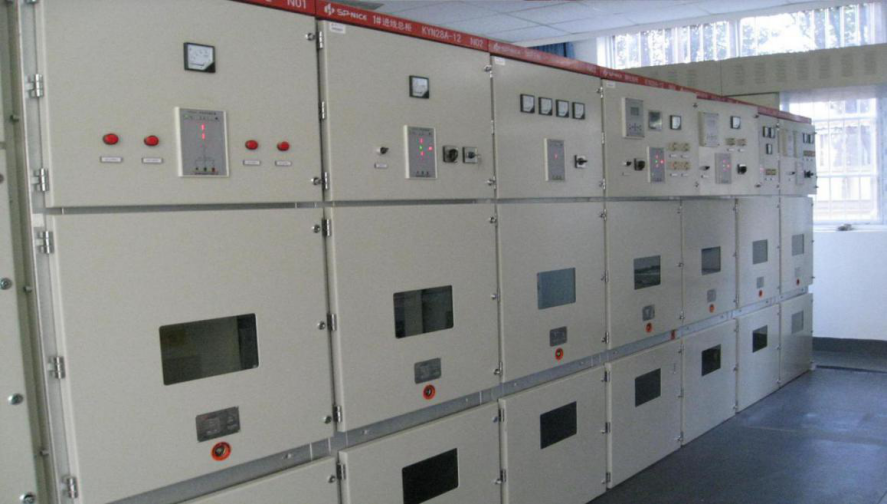

MY-01C型6KV高壓開關柜實訓裝置

一、高壓開關柜實訓裝置-產品概述：

該設備采用高壓開關柜工藝及要求設計，分為母線隔室、斷路器隔室、電纜隔室及低壓隔室等，避雷器、電流互感器、接地閘刀、真空斷路器、繼電保護系統等器件。適用于職業院校、技工學校等作為高級維修電工對高壓配電系統中的繼電保護、饋電等內容的教學實訓。
二、技術參數：

外形尺寸：800×1660×2200mm
工作環境：溫度0℃～50℃
相對濕度35～85% 海拔＜4000m
三、開關柜的型式：

（1）金屬鎧裝中置式小車開關柜
（2）額定電壓：6.3KV
（3）最高工作電壓：7.2KV
（4）額定頻率：50HZ
（5）主母線額定電流：1000A
四、真空斷路器：
（1）額定電流 630A
（2）額定開斷電流 40KA
（3）斷路器分合閘時間：合閘時間<75ms，分閘時間：<50ms
五、過壓保護器：
氧化鋅，戶內三相組合式，額定電壓 7.6KV，標稱放電電流 5KA。
六、彈簧操作機構：
與斷路器為一體化，其儲能電源為交流 220Vac。 2.6 開關柜安全：具有五防功能
七、電流互感器：
電壓等級為 6.3KV，變比為 100/5，環氧樹脂澆注式。
八、微機保護裝置：
裝置電源 220V（交直流兩用），頻率 50HZ，液晶顯示，能在該裝置的面板上進行參數的設置、修改，該保護單元具有基本的饋線保護功能，以及通訊接口。
九、高壓開關柜二次回路：
控制回路的電線為單芯 1.5mm2 銅線，電流互感器的二次回路的電線為單芯 2.5mm2 銅線。二次電路具有基本控制、監視、計量、保護的功能。控制回路的低壓電氣元件電壓為 220Vac。柜內有照明裝置。
