新能源汽車驅動電機及控制系統一體化實訓臺,新能源汽車驅動電機

一、產品簡介

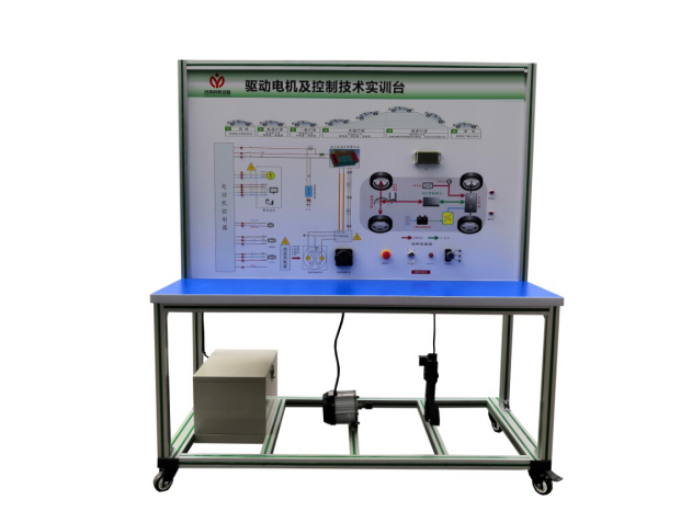

新能源汽車驅動電機及控制系統一體化實訓臺,新能源汽車驅動電機實訓臺采用量產電動汽車永磁同步電機、電機控制器、等實物零部件為基礎， 并裝配加速踏板、制動踏板等實物駕駛輸入裝置，通過原車線束連接，構成完整的永磁同步電機實物運轉系統，可對永磁同步電機啟動、勻速、加速、減速、正反裝、 停車等多種工作過程進行操作，并且能夠測試永磁同步電機的輸入電壓、電流，輸出轉速、轉矩等參數。此電驅動臺架功能完整豐富，可以幫助學員深入的理解原理以及故障機理，迅速的掌握同類型產品的技術，提高工作效率。

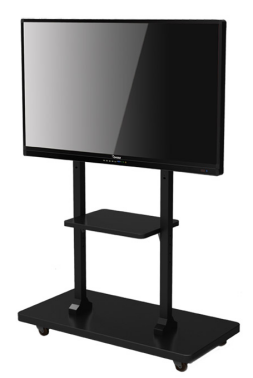

臺架配套多媒體教學系統，包括55吋智能顯示屏系統、平板電腦和教學軟件系統等�；�于軟件虛擬與實物結合的開發理念，創新的無線觸控交互UI,學員通過直接操作真實的實驗設備，同時可結合該多媒體系統虛擬現實技術深入了解學習新能源汽車動力系統的結構及工作原理，極大地提升教學效率。
該實驗設備設計有故障注入及考核系統，教師可通過平板電腦 (windows/android)遠程注入各類故障對學員進行考核，由于釆用了虛擬實現技術可避免學員在缺乏足夠知識儲備的情況下操作髙壓系統帶來的危險。
二、功能特點
1、所有核心零部件全部釆用原車部件，確保實訓臺與實車的完全一致，此外所有部件在實訓臺上的電氣連接與實車也完全保持一致。
2、合理設計及布局，可以讓學員進行便捷的拆卸，直觀的學習系統內部結構，此外實訓臺安裝有我公司自主設計的安全保護裝置讓學員在拆裝的學習過程得到有效保護。
3、提供實訓臺配套的教學課件，提供詳盡的臺架說明文檔，提供全部的零部件接口的電氣參數及引腳定義，提供完備的線路圖紙。
4、實訓臺配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源， 所有高低壓部件均釆用工業級國標產品，性能穩定可靠。
5、臺架展示電驅動系統的所有功能：啟動、加速、減速、勻速、制動、反轉、停車，以及所有的保護策略：過壓保護、欠壓保護、過流保護、過溫保護、超速 保護、堵轉保護等。
6、實訓臺集成了測試和故障模擬系統，可測試和分析永磁同步電機的多種故障現象和產生的機理，便于學員掌握故障檢測及處理的技術。
7、實訓臺水平放置、安裝主要零部件，底部安裝4個帶自鎖裝置萬向輪，可移動靈活，也可固定位置。
8、本實驗平臺軟件系統經過精心設計，UI美觀流暢，交互友好便于學員進行操作， 創新的觸控交互為學員帶來更多的學習樂趣。
9、平臺基于無線網絡，學員在臺架上進行學習的同時教師可通過配套的平板電腦對臺架進行各類故障注入，有效的對學員進行考核或教學講解。
10、55吋智能顯示屏系統顯示詳細的電路原理圖，包含全部的零部件接口電氣參數及引腳定義，以及完備的線路圖紙，電路圖設置有檢測點，學員可供助我司開發的虛擬萬用表等設備對電路各檢測點進行測量及數據讀取。
11、實訓臺配有多工位檢測端口，借助萬用表和示波器可實時檢測各種狀態下相關信息。
12、該平臺配套詳實的產品說明書及實訓指導書，包含完整的教學課件及相關技術資料。教學課件包含了主流的純電動汽車上使用的直流電機、交流感應電機、 永磁同步電機、開關磁阻電機和輪轂電機工作原理、結構組成、性能優缺點的比較等重難點內容的講解，課件包含了大量圖片、視頻、動畫等優質教學資源。
三、實訓項目
1、永磁同步電驅動系統結構及零部件功能學習
2、永磁同步電驅動系統主要性能參數學習
3、永磁同步電驅動系統控制策略關系
4、掌握永磁同步電機電流，電壓，轉速，轉矩等參數隨系統運行的變化規律
5、電子加速踏板控制驅動電機轉速原理學習
6、負載變化對驅動電機轉速影響原理學習
7、永磁同步電驅動系統維修檢測操作安全注意事項學習
8、永磁同步電驅動系統故障分析與診斷學習
