三相異步電動機反接制動控制線路

一、概述
三相異步電動機從切除電源到完全停止旋轉，由于慣性的作用，總要經過一段時間，這往往不能適應某些生產機械工藝的要求。如萬能銑床、臥式鏜床、組合機床等，無論從提高生產效率，還是從安全及準確停位等方面考慮，都要求電動機能迅速停車，要求對電動機進行制動控制。制動方法一般有兩大類；機械制動和電氣制動。機械制動是用機械裝置來強迫電動機迅速停車；電氣制動實質上是在電動機停車時，產生一個與原來旋轉方向相反的制動轉矩，迫使電動機轉速迅速下降。

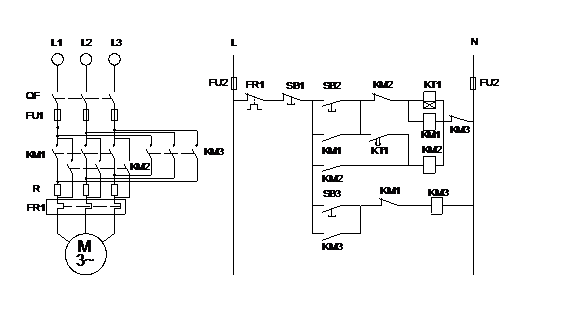

所謂反接制動就是利用改變電動機電源的相序，使定子繞組產生相反的旋轉磁場，因而產生制動轉矩的一種制動方法。圖12三相異步電動機反接制動控制。
起動時，合上漏電保護斷路器和合上空氣開關QF，引入三相電源。按下起動按鈕SB2，接觸器KM1的線圈通電，主觸頭KM1閉合且線圈KM1通過與開關SB2并聯的輔助觸點KM1實現自鎖，同時時間繼電器KT1也通電，電動機串電阻R減壓起動。延時一段時間以后，時間繼電器的延時閉合觸點KT閉合，接觸器KM2的線圈通電，其主觸頭KM2閉合且線圈KM2通過輔助觸點KM2實現自鎖，同時與KT1相連的其常閉觸點KM2斷開使接觸器KM1的線圈斷電釋放，電動機全壓起動。反接制動時，按下按鈕SB3，接觸器KM3線圈通電，同時其通過與開關SB3并聯的輔助觸點KM3實現自鎖，KM3主觸頭閉合，進入電動機的三相電源相序反轉，電動機立即在反向力的作用下減速，同時其輔助常閉觸點KM3斷開，使KT1、KM1、KM2線圈斷電釋放，按下開關SB3的同時迅速按下SB1。

圖12

二、實驗?zāi)康?/strong>
1.了解什么是反接制動。
2.掌握電動機減壓啟動和反接制動的工作原理、接線方式及操作方法。
三、實驗設備

序號名稱數量備注

1 電源儀表及控制屏 1 提供三相四線制380V、220V

2 異步電動機 1

3 交流接觸器 3

4 時間繼電器 1

5 按鈕開關 3

6 萬用表、剝線鉗、螺絲刀、尖嘴鉗等 1套

7 導線若干

四、實驗內容
三相異步電動機反接制動控制。
五、實驗步驟
1.檢查各實驗設備外觀及質量是否良好。
2.按圖12三相鼠籠異步電動機反接制動控制線路進行正確接線，先接主回路，再接控制回路。自己檢查無誤并經指導老師檢查認可方可合閘實驗。
1）熱繼電器值調到1.0A，調節時間繼電器KT1的延時按鈕，使延時時間為3秒。
2）合上空氣開關QF，引入三相電源。
3）按下起動按鈕SB2，觀察電動機、時間繼電器及各接觸器的工作情況。
4）按下按鈕SB3，同時迅速按下按鈕SB1，觀察電動機的運行情況。
5）斷開空氣開關QF，切斷三相主電源。
6）斷開漏電保護斷路器，關斷總電源。
六、思考題
1.在圖12中反接制動是如何實現的？
2.分析一下這種反接制動的優缺點。
3.若實驗中發生故障，畫出故障線路，分析故障原因。
