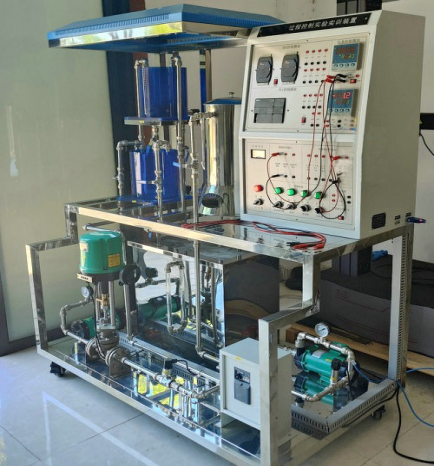

MYR-53C過程控制實驗裝置-概述要求
過程控制系統實驗裝置是一套基于智能儀表、遠程數據模塊、PLC、計算機數據采集卡等控制的實驗設備，它是集自動化儀表技術，計算機控制技術，通訊技術，自動控制技術為一體的多功能實驗裝置。系統包括流量、溫度、液位等熱工參數，可實現系統參數測定、單回路控制、串級控制、前饋控制、比值控制等多種控制形式�？蓾M足《自動控制理論》、《過程儀表安裝與維護》、《自動化儀表》、《可編程邏輯控制器》、《過程控制》以及《傳感器檢測與轉換技術》等課程的教學。
二、基本實驗項目
1、過程控制儀器儀表的認識和校驗
1）壓力變送器的認識和校驗
2）調節器的認識實驗
3）熱電阻的認識和校驗
4）電動調節閥的認識和校驗
5）電磁流量計的認識和校驗
6）變頻器的認識實驗
2、對象特性測試
1）上位水箱特性（調節器、計算機，增加PLC）測試實驗
2）下位水箱特性（調節器、計算機,增加PLC）測試實驗
3）二階液位對象特性（調節器、計算機,增加PLC）測試實驗
4）溫度鍋爐對象特性（調節器、計算機,增加PLC）測試實驗
5）調節閥流量特性（調節器、計算機,增加PLC）測試實驗
3、單回路控制系統
1）壓力單閉環（調節器、計算機,增加PLC）實驗
2）溫度單閉環（調節器、計算機,增加PLC）實驗
3）溫度位式控制（調節器,增加PLC）實驗
3）液位單閉環（調節器、計算機,增加PLC）實驗
4）流量單閉環（調節器、計算機,增加PLC）實驗
5）雙容液位控制（調節器、計算機,增加PLC）實驗
4、串級控制系統
1）上位水箱液位和流量組成串級（調節器、計算機,增加PLC）實驗
2）上位位水箱液位和下位水箱液位組成的串級（調節器、計算機,增加PLC）實驗
5、前饋-反饋控制系統
6、比值控制系統
三、技術指標
1、輸入電壓：單相交流220V±10％50Hz
2、容量：1.5kVA
3、工作環境：環境溫度范圍為-5℃-+40℃，相對濕度<85％(25℃)，海拔<4000m
4、外形尺寸：控制對象（1.6m*0.8m*1.8m）；控制臺：適配；
系統主要功能配置：
二、基本實驗項目
1、過程控制儀器儀表的認識和校驗
1）壓力變送器的認識和校驗
2）調節器的認識實驗
3）熱電阻的認識和校驗
4）電動調節閥的認識和校驗
5）電磁流量計的認識和校驗
6）變頻器的認識實驗
2、對象特性測試
1）上位水箱特性（調節器、計算機，增加PLC）測試實驗
2）下位水箱特性（調節器、計算機,增加PLC）測試實驗
3）二階液位對象特性（調節器、計算機,增加PLC）測試實驗
4）溫度鍋爐對象特性（調節器、計算機,增加PLC）測試實驗
5）調節閥流量特性（調節器、計算機,增加PLC）測試實驗
3、單回路控制系統
1）壓力單閉環（調節器、計算機,增加PLC）實驗
2）溫度單閉環（調節器、計算機,增加PLC）實驗
3）溫度位式控制（調節器,增加PLC）實驗
3）液位單閉環（調節器、計算機,增加PLC）實驗
4）流量單閉環（調節器、計算機,增加PLC）實驗
5）雙容液位控制（調節器、計算機,增加PLC）實驗
4、串級控制系統
1）上位水箱液位和流量組成串級（調節器、計算機,增加PLC）實驗
2）上位位水箱液位和下位水箱液位組成的串級（調節器、計算機,增加PLC）實驗
5、前饋-反饋控制系統
6、比值控制系統
三、技術指標
1、輸入電壓：單相交流220V±10％50Hz
2、容量：1.5kVA
3、工作環境：環境溫度范圍為-5℃-+40℃，相對濕度<85％(25℃)，海拔<4000m
4、外形尺寸：控制對象（1.6m*0.8m*1.8m）；控制臺：適配；
系統主要功能配置：
| 序號 | 部件名稱 | 主要規格參數 | 數量 |
| 1 | 實訓平臺 | 實訓對象臺架全部采用不銹鋼框架。 | 1套 |
| 2 | 電氣箱 | 漏電保護器，固態調壓裝置，開關電源，交換機等電氣裝置，所有信號采用國際標準的IEC信號。 | 1套 |
| 3 | 控制對象 |
包括2只上水箱、下水箱和儲水箱。上、下水箱采用優質有機玻璃，結構包括緩沖槽、工作槽、出水槽，用以完成液位相關實驗，水箱采用優質有機玻璃，水箱底部均接有壓力傳感器。儲水箱由不銹鋼板制成。不銹鋼溫控實驗箱1只：由加熱箱、加熱環、Pt100、溫度變送器等組成，加熱箱內配有無水?dāng)嚯姳Ｗo(hù)裝置，防止溫度干燒。 儲水箱自動進、排水裝置1套，其中儲水箱底部裝有出水閥。 |
1套 |
| 4 | 智能電動調節閥 | 采用智能直行程電動調節閥，用來對控制回路的流量進行調節。電動調節閥型號為：QSTP系列。電源為單相220V，控制信號為4～20mADC或1～5VDC，輸出為4～20mADC的閥位信號。 | 1只 |
| 5 | 單相磁力泵 | 單相 220VAC，90W，無泄漏，低噪音，揚程8米。 | 1臺 |
| 6 | 三相磁力泵 | 無泄漏，低噪音，三相220VAC，180W，揚程8米。 | 1臺 |
| 7 | 交流變頻控制 | 控制信號輸入為4～20mADC或0～5VDC，交流220V變頻輸出用來驅動三相磁力驅動泵。 | 1臺 |
| 8 | 溫控調壓模塊+散熱器 | 采用二相全隔離一體化交流移相調壓器模塊，采用SMT工藝，DCB陶瓷基板，有LED電源指示和LED輸出調節量指示，控制參數：可輸入0～5V、0～10V、4～20mA；輸出參數：額定工作電壓：380VAC±10%；電網頻率：50Hz；斷態峰值截止電壓VP：≥1200VPK；電小負載電流：100 mA；斷態漏電流：<12 mA；關斷最大延時：10ms；調節響應時間：10ms。 | 1套 |
| 9 | 加熱環 | 由三根0.6KW電加熱管星形連接而成，用來對鍋爐內膽內的水進行加溫。 | 1只 |
| 10 | 鍋爐防干燒保護裝置 | 配備有防干燒保護系統，當鍋爐內膽液位低于警戒水位線時，保護裝置將切斷調壓模塊輸出電壓，有效保護電加熱管不被干燒損壞。 | 1套 |
| 11 | 擴散硅壓力變送器（液位） | 量程為0～3KPa(以實際的水箱高度為準)，用于測量水箱液位高度，直流24V供電，標準兩線制接線4～20mA變送輸出、精度0.5級，采用工業用的擴散硅壓力變送器，帶不銹鋼隔離膜片，采用信號隔離技術，對傳感器溫度漂移跟隨補償。帶HART通訊功能。 | 2只 |
| 12 | 壓力變送器 | 量程為0～100KPa，直流24V供電，標準兩線制接線4～20mA變送輸出，精度0.5級，采用工業用的擴散硅壓力變送器，帶不銹鋼隔離膜片，同時采用信號隔離技術，對傳感器溫度漂移跟隨補償。 | 1只 |
| 13 | Pt100溫度傳感器及溫度變送器 | Pt100：A級；溫度變送器：0.5級精度，0-100℃。工作電壓直流24v，溫度變送器輸出4-20 mADC。 | 1套 |
| 14 | 渦輪流量計 | 量程：0-1200L/h；輸出信號：4-20mADC；精度：0.5級。 | 2套 |
| 15 | 智能儀表控制系統 | 系統采用智能型的TH-AI808AXS儀表，線性電流4～20mA輸出，包含人工智能調節算法，模糊PID及參數自整定功能，可組成雙閉環控制系統。全球通用的85～246VAC范圍開關電源供電；輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定；采用先進的AI人工智能調節算法，無超調，具備自整定功能；先進計算機RS485通訊功能，采用AIBUS通訊協議，同AI系列儀表通訊協議兼容。 | 2只 |
| 16 | PLC控制系統 | PLC主機CPU SR20(自帶以太網通訊口)，配置一個4入/2出模擬量模塊EM AM06，可完成所有單通道輸出、多通道輸入控制實驗。西門子 | 1臺 |
| 17 | DDC控制系統 | 設備裝有一塊遠程8路數據采集模塊和一塊4路輸出數據采集模塊8024。上位機要求采用MCGS組態軟件進行監控,軟件具有網絡功能，采用工業以太網協議，具有良好的開放性，共享總線網絡結構，以能夠相互共享資源的方式結合起來。 | 1套 |
| 18 | 電磁閥 | 可以實現階躍和脈沖干擾，通過手動閥開度可調節階躍和脈沖干擾的大小。 | 1只 |
| 19 | 直流穩壓電源 | 提供直流24V電源。 | 1套 |
