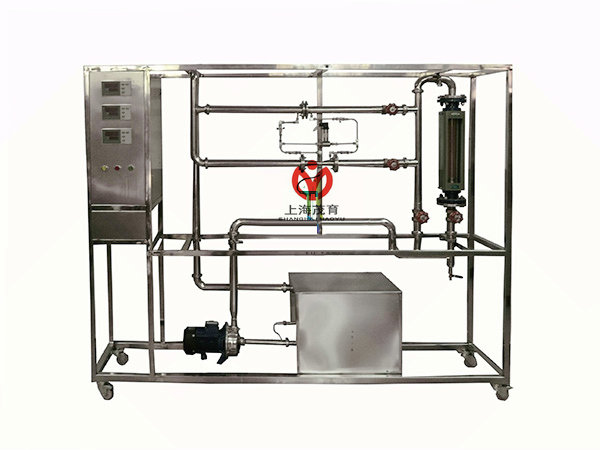

流量計校核實驗裝置,流量計校核實驗設備,流量計校核實驗臺
2022-07-06 13:54
流量計校核實驗裝置,流量計校核實驗設備,流量計校核實驗臺是了解渦輪流量計、孔板流量計、文丘里流量計和轉子流量計的構造、工作原理，對掌握流量計的標定方法，了解節流式流量計流量系數 C 隨雷諾數 Re 的變化規律， 流量系數 C 的確定方法。學習合理選擇坐標系的方法。學會用標準流量計的方法標定流量。測定節流式流量計（孔板、文丘里）的流量標定曲線。測定節流式流量計的雷諾數 Re 和流量系數 C 的關系，并進行比較。測定轉子流量計的流量標定曲線。
| 技術指標 | 說 明 | |||
| 裝置特點 |
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。 3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 4、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 5、實驗系統裝置綜合了文丘里和孔板流量計兩種流量計的校核，使學生學會正確的流量測量，認識正確的引壓方法。 6、實驗項目可通過閥門調節切換選擇，流體出口滿管段設計；流體流量采用閘閥調節，流量計量采用渦輪流量計和數字儀表系統；節流壓差采用壓力傳感器和數字儀表系統。 7、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。 8、流量計校核實驗裝置,流量計校核實驗設備,流量計校核實驗臺設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、了解渦輪流量計、孔板流量計、文丘里流量計和轉子流量計的構造、工作原理 2、掌握流量計的標定方法。 3、了解節流式流量計流量系數 C 隨雷諾數 Re 的變化規律， 流量系數 C 的確定方法。 4、學習合理選擇坐標系的方法。學會用標準流量計的方法標定流量。 5、測定節流式流量計（孔板、文丘里）的流量標定曲線。 6、測定節流式流量計的雷諾數 Re 和流量系數 C 的關系，并進行比較。 7、流量計校核實驗裝置,流量計校核實驗設備,流量計校核實驗臺測定轉子流量計的流量標定曲線。 |
|||
| 設計參數 |
孔板流量計流量：0.2~10m3/h，壓差范圍：10~100KPa 文丘里流量計流量：0.2~10m3/h，壓差范圍：10~150KPa 轉子流量計流量：0.4~4m3/h。 渦輪流量計流量：0.1~10m3/h。 溫度：常溫。 |
|||
| 公用設施 |
水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：清潔自來水，外配設備：無。 |
|||
| 主要設備 |
LZB-40 水轉子流量計： 流量范圍 400～4000 L/h。 孔板流量計流量： 0.2~10m3/h，孔板流量計：孔板喉徑：Φ20mm。 文丘里流量計流量：0.2~10m3/h，文丘里流量計：文丘里喉徑：Φ14mm。 DN20渦輪流量計：流量范圍0.5～8.0 m3/h，4-20mA遠傳輸出，流量檢測機構 。 壓差傳感器：量程0～150KPa，4-20mA遠傳輸出，差壓檢測機構。 宇電AI501 流量數字顯示儀。 宇電AI501 溫度數字顯示儀。 宇電AI501 壓差數字顯示儀。 不銹鋼離心泵：功率 550W，最大流量 5.2m3/h。 水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。 管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。 閥門：采用304不銹鋼閥和優質銅閥。 電器：接觸器、開關、漏電保護空氣開關。 304不銹鋼儀表柜：測控、電器設備在實驗架上。 304不銹鋼材質框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。 |
|||
|
測控組成 |
變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 水流量 | 轉子流量計 | 就地顯示 | 手動閥控 | |
| 壓差 | 壓差傳感器 | 數字壓力儀表 | 無 | |
| 液體溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 | |
| 渦輪流量 | 傳感器 | 數字流量儀表 | 手動閥控 | |
