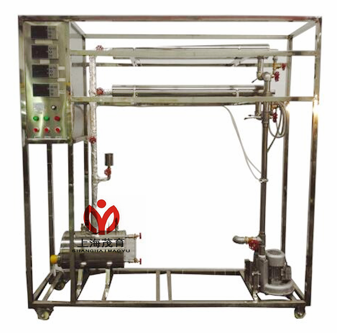

空氣-蒸氣給熱系數測定實驗裝置,空氣-蒸氣給熱系數測定實驗臺
2022-07-06 13:59
| 技術指標 | 說 明 |
| 裝置特點 |
1、整個裝置美觀大方,結構設計合理,整體感強,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。 3、本給熱系數測定實驗裝置以空氣和水蒸汽為介質,采用水蒸汽-空氣換熱體系,數據測量準確,實驗效果理想,自動化程度高。 4、整套實驗裝置可根據用戶要求,選擇采用光滑管與強化換熱管,進行兩種換熱形式的效果對照。 5、空氣-蒸氣給熱系數測定實驗裝置,空氣-蒸氣給熱系數測定實驗臺,空氣-蒸氣給熱系數測定實驗設備采用工業化自動蒸汽發生器提供蒸汽源,操作簡潔、方便,更為安全。 6、蒸汽發生器設計有安全水封,消除安全閥失靈帶來的安全隱患。 7、整套設備除去特殊材料外均采用工業用304全不銹鋼材料制作,整體進行精細拋光處理,體現整個裝置的工藝完美性。 8、裝置設計可360度觀察,實現全方位教學與實驗。 9、實驗除可直接在控制柜進行所有操作外,還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式,配套實驗數據采集及數據處理軟件。數據可通過U盤導出,可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作,并安裝安全聯鎖保護和自動報警裝置,保證設備正常安全運行。 |
| 實驗?zāi)康?/strong> |
1、通過對空氣-水蒸氣簡單套管換熱器的實驗研究,掌握對流傳熱系數的測定方法,加深對其概念和影響因素的理解。并應用線性回歸分析方法,確定關聯式Nu=ARemPr0.4中常數A、m的值。 2、空氣-蒸氣給熱系數測定實驗裝置,空氣-蒸氣給熱系數測定實驗臺,空氣-蒸氣給熱系數測定實驗設備通過對管程內部插有螺旋線圈的空氣—水蒸氣強化套管換熱器的實驗研究,測定其準數關聯式Nu=BRem中常數B、m的值和強化比Nu/Nu0,了解強化傳熱的基本理論和基本方式。 3、求取簡單套管換熱器、強化套管換熱器的對流傳熱系數αi總傳熱系數Ko。 4、了解熱電偶、熱電阻溫度計的使用 |
| 設計參數 |
1、管內Re范圍:1.0~3.0×10 4 ,指數a在 0.75~0.85,擬合精度R大于0.999,2、冷流體空氣流量:5-50m 3/h,溫度:室溫-80゜C。 3、蒸汽發生器最大壓力 0.5 MPa,換熱器內蒸汽最大壓力:100kPa。 |
| 公用設施 |
1、水:裝置自帶304不銹鋼自動蒸汽發生器,連接自來水,實驗時水蒸氣進入換熱器。 2、電:電壓AC220V,功率4.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。 3、氣:空氣來自風機(自帶氣源)。 4、實驗物料:水蒸汽---空氣,外配設備:無。 |
