離心泵特性曲線測定實驗臺,離心泵特性曲線測定實驗設備
2022-07-06 14:15
一、離心泵特性曲線測定實驗臺,離心泵特性曲線測定實驗設備,離心泵特性曲線測定實驗裝置技術參數:
1、外形尺寸:1450×550×1800mm
2、工作電壓:220V 功率:750W
3、離心泵參數:
最大流量:4.5m3/h
最大揚程:11m
泵進口管管徑d:32mm
電機額定功率:750W
電機額定轉速:2840轉/分
4、測溫系統:數字信號傳感器,精度±0.5℃
5、嵌入式一體化觸摸屏,MCGS嵌入式組態軟件,具備強大的圖像顯示和數據處理功能。
6、所有數據由帶標準信號的液晶屏同屏顯示,便于觀察每個數據的即時變化,配有微機數據采集,自動數據分析處理、數據分析處理表格,繪制特性曲線功能的軟件。
通過調節不同流量及在不同流量時的功率,測定水頭與流量曲線,在此基礎繪出效率與流量曲線。

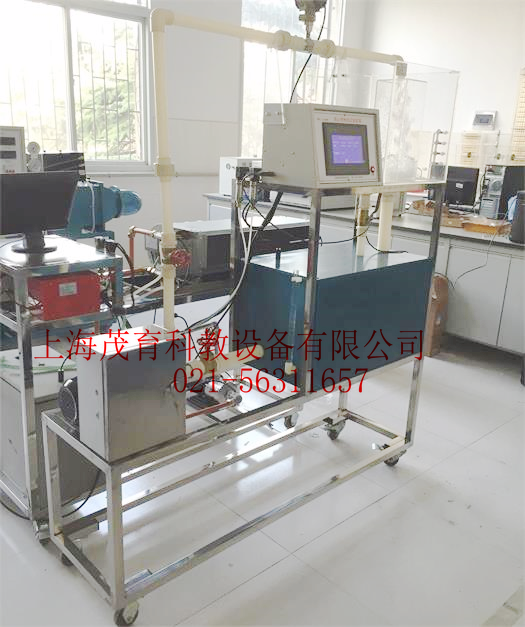

1、實驗水泵;
2、流量傳感器
3、壓力傳感器
4、溫度傳感器18B20
5、回水箱、ABS管路
6、銅閥門
7、控制箱、7寸觸摸顯示屏
8、不銹鋼實驗臺;
