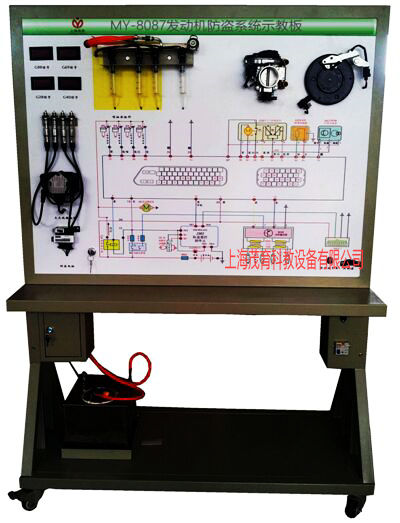

發動機防盜系統示教板,發動機防盜系統實訓裝置
2022-07-29 11:11
發動機防盜系統示教板,發動機防盜系統實訓裝置,發動機防盜系統實訓設備是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用汽車發動機防盜系統實物為基礎，充分展示發動機防盜系統的組成結構和工作過程。通過防盜系統示教板的演示，可清楚了解防盜系統的結構與功能，便于學生較快地掌握防盜系統的構造和原理，提高學生對防盜系統的初步認識，使學生了解防盜系統起到更直觀更深入的教學目的。適用于學校對汽車充電系統理論和維修實訓的教學需要。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
1、真實可運行的汽車發動機防盜系統，充分展示汽車發動機防盜系統的組成結構。
2、可分別使用合法鑰匙和非法鑰匙起動設備，搖轉曲軸和信號輪，合法鑰匙可使發動機電控系統產生噴油器噴油、火花塞點火、油泵工作等，非法鑰匙則鎖住發動機電控系統，真實演示發動機防盜系統的工作過程。
3、示教板面板采用防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析汽車發動機防盜系統的工作原理。
4、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車發動機防盜系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、示教板面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元、防盜控制單元進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
6、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
7、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
1、外形尺寸（約）：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V
4、工作溫度：-40℃～+50℃
5、鋼管：40*40*3mm
6、機柜：1.5mm冷板沖壓成形，背面設置維修門；
7、移動腳輪：100*60mm
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子以及彩色電路圖和工作原理示意圖 | 套 | 1 |
| 2 | 點火開關(帶識讀線圈) | 全新 | 個 | 1 |
| 3 | 帶芯片防盜鑰匙 | 全新 | 把 | 1 |
| 4 | 發動機控制電腦(ECU) | 全新 | 套 | 1 |
| 5 | 組合儀表 | 全新 | 套 | 1 |
| 6 | 診斷座 | OBDⅡ | 個 | 1 |
| 7 | 無分電器獨立點火線圈 | 全新 | 套 | 1 |
| 8 | 火花塞 | 全新 | 個 | 4 |
| 9 | 曲軸位置傳感器及信號輪 | 全新 | 套 | 1 |
| 10 | 代替噴油嘴的發光二極管 | 全新 | 套 | 1 |
| 11 | 油泵繼電器 | 全新 | 套 | 1 |
| 12 | 移動臺架(帶自鎖輪裝置) | 1240×600×1700mm | 臺 | 1 |
| 13 | 故障模擬與排除裝置 | 茂育配套 | 套 | 1 |
