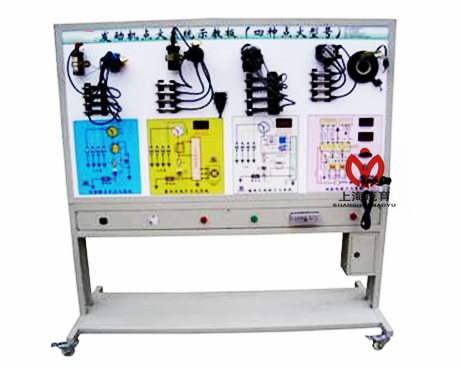

汽車點火系統實訓臺,汽車點火系統實訓裝置,汽車點火系統示教板
2022-07-29 14:51
（（四合一））
二、汽車點火系統實訓臺,汽車點火系統實訓裝置,汽車點火系統示教板主要用途：
1、適用于各類型院校及培訓機構對汽車點火系統理論和維修實訓的實訓教學需要；
2、適用于各類型院校及培訓機構對汽車點火系統模塊單元教學需要；
3、適用于汽車職業技能鑒定考核的需要；
4、適用于汽車點火系統模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要；
三、汽車點火系統實訓臺,汽車點火系統實訓裝置,汽車點火系統示教板結構組成安裝四種全新不同類型點火系統實物:
1、四缸傳統觸點點火系統
2、大眾霍爾電子點火系統
3、大眾電控雙缸點火系統;
4、磁脈沖有分電盤式點火系統
整套配件(豐田5A-FE);發動機曲軸位置感應器、凸輪軸位置感應器等與點火直接相關的傳感器、點火放大器、電源、高壓線、高壓包、火花塞、調速電機、分電器、控制面板、可移動臺架、OBD診斷座、彩色原理與結構圖、故障設置系統、移動臺架等及使用說明書等。
四、汽車點火系統實訓臺,汽車點火系統實訓裝置,汽車點火系統示教板功能特點：
1、可運行四種不同類型汽車點火系統，展示四種不同類型汽車點火系統的組成結構及原理。2、操縱點火開關與電機調節開關，可真實演示汽車四種不同類型點火系統的工作過程。
3、故障模擬系統可模擬實際運行工況，設置多種實車電器系統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
4、用LED燈顯示工作狀態。
5、面板上安裝有檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
6、數顯表顯示傳感器信號電壓值。
7、面板上繪有原車一致的彩色UV平板噴繪電路圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析系統的工作原理。
8、大眾電控雙缸點火系統，安裝OBD診斷座，可測試系統故障碼及數據流等參數。
9、磁電式點火系統，安裝豐田診斷座，可測試系統故障碼等參數。
10、實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝帶萬向自鎖腳輪裝置。
11、配備有使用說明書、實驗指導書等相關資料。
12、臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等。
五、汽車點火系統實訓臺,汽車點火系統實訓裝置,汽車點火系統示教板技術規格：
1、設備外形：1740×650×1700mm(長×寬×高)
2、設備顏色：7032
3、設備檢測面板采用5mm鋁塑板面板，表面氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。
4、設備面板柜
4.1鋼性結構焊接
4.2冷板：1.5mm
4.3一次沖壓成形
4.4表面采用亞光灰噴塑工藝，厚度0.3mm.
5、設備底座架
5.1鋼性結構焊接
5.2方管：40*40*2.0mm
5.3底板沖壓成形
5.4表面采用亞光灰噴塑工藝，厚度0.3mm.
6、萬向腳輪
6.1前二只萬向帶鎖止功能腳輪
6.2后二只萬向腳輪
6.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
6.4腳輪：50mm×50mm(直徑×寬度)4.5腳輪支撐：0.5T
7、工作電源：直流12V2.
8、工作溫度：-40℃～+50℃3．交流電源：220V
