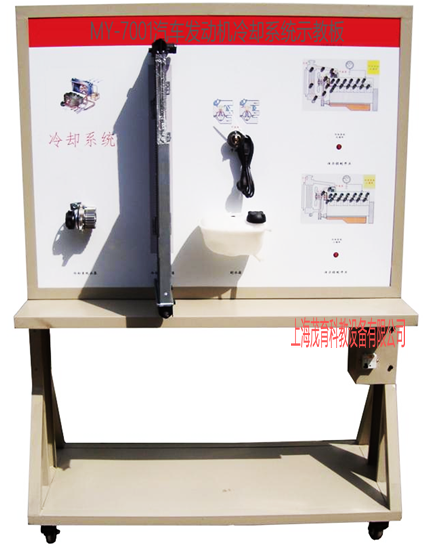

汽車發動機冷卻系統示教板,汽車發動機冷卻系統實驗裝置
2022-08-01 09:11
二、汽車發動機冷卻系統示教板,汽車發動機冷卻系統實驗裝置,汽車發動機冷卻系統實驗臺功能特點：
1、對冷卻各關鍵部位(如：水泵、節溫器等)進行解剖處理，各剖面噴涂不同顏色，全面展示發動機冷卻系統的內外結構。
2、示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照發動機冷卻系統結構原理圖和實物，認識和分析發動機冷卻系統的工作原理。
3、示教板面板上安裝有不同顏色的LED燈，通過LED燈順序閃爍方式，可動態演示冷卻液在大循環、小循環和混合循環中的流向。
示教板面板上安裝有檢測端子，可直接在面板上檢測冷卻風扇系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。
5、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、汽車發動機冷卻系統示教板,汽車發動機冷卻系統實驗裝置,汽車發動機冷卻系統實驗臺技術參數：
1、外形尺寸：（約）：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V直流電壓；
4、工作溫度：-50℃～50℃；
5、鋼管：40*40*3mm
6、機柜：1.5mm冷板沖壓成形，
7、移動腳輪：100*60mm
四、汽車發動機冷卻系統示教板,汽車發動機冷卻系統實驗裝置,汽車發動機冷卻系統實驗臺基本配置：(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子以及彩色結構原理圖（面板：1200*900*4mm) | 套 | 1 |
| 2 | 點火開關 | 全新 | 個 | 1 |
| 3 | 水泵總成 | 全新 | 臺 | 1 |
| 4 | 節溫器 | 全新 | 只 | |
| 5 | 冷卻電子風扇 | 全新 | 個 | 1 |
| 6 | LED燈動態冷卻演示系統 | 全新 | 套 | 1 |
| 7 | 移動臺架(帶自鎖腳輪裝置) | 1240×600×1700mm | 臺 | 1 |
| 8 | 說明書 | 茂育 | 本 | 1 |
