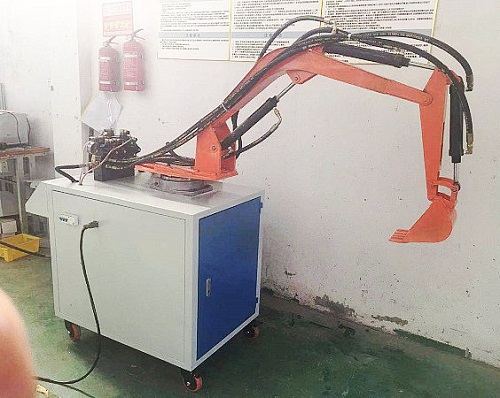

MYGC-06挖掘機液壓模擬實訓臺

挖掘機液壓模擬實訓臺-具有機體積小、重量輕、操作方便、綜合適用性強、挖掘力大、易于實現過載保護和遠距離操縱等優點,其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力而研制的、是一種新型綜合實驗臺設備。
一、
實驗項目:
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗!
2、液壓挖掘機械演示控制實驗。
3、PLC軟件仿真演示及控制實驗!
4、可編程序控制器(PLC)電氣控制實驗:機-電-液一體控制實驗。
二、
實驗內容:
1、液壓傳動各部件結構及工作原理觀摩、拆裝實驗
1)機械部件的測繪與分析;
2)液壓控制系統原理的學習與分析。
2、液壓挖掘機械演示控制實驗
1)挖掘作業,鏟斗和斗桿復合進行工作實驗;
   2)回轉作業,動臂提升同時平臺回轉;
3)卸料作業,斗桿和鏟斗工作同時大臂可調整位置高度;
4)返回,平臺回轉、動臂和斗桿配合回到挖掘開始位置。
3 、可編程序控制器(PLC)電氣控制實驗:機-電-液一體控制實驗。
   1) PLC指令編程、梯形圖編程學習;
2) PLC編程軟件的學習與使用;
3) PLC與計算機的通訊、在線調試;
 4) PLC在液壓傳動控制中的應用以及控制方案的優化
三、
性能與特點:
1、實驗臺采用冷軋鋼板(并經過噴塑、防腐處理)制作,臺式結構,控制操作于一體。
2、電氣操作控制為下置式,液壓站放置于液壓臺主柜內。整體結構緊湊,協調,布局美觀大方,實用性強,可供4-6人實驗。
3、挖掘機械按實物比例縮小的全金屬結構,實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、挖掘機械是按實物的結構與縮小比例制作而成,能夠真實地體現其機械的實際工況,使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管,壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V,對地漏電電流超過30mA即切斷電源;電氣控制采用直流24V電源,并帶有過壓保護,防止誤操作損壞設備。
四、主要技術參數:
1、電機功率:1.5KW
2、油泵型號:vp12-08
3、轉速:1420r/min
4、額定壓力:7Mpa
5、額定流量:8ml/rev
6、外形尺寸:1550×650×1800mm
