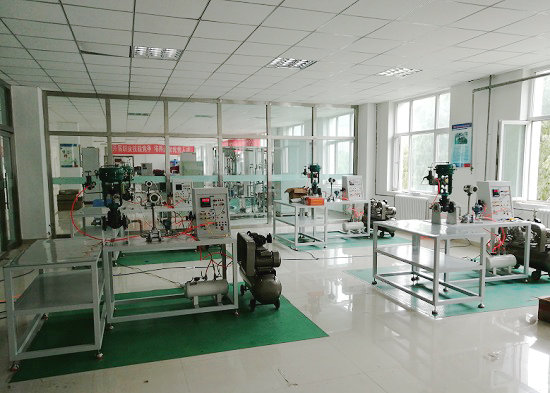

MYCN-29氣動調節閥校驗實驗設備

一、氣動調節閥校驗實驗設備-操作臺參數：
1、參考尺寸：≥900*600*700mm；
2、實訓臺面采用一級冷軋鋼板
3、實訓臺架采用50*50mm方鋼管焊接，能調整水平；
4、表面噴塑處理；
5、實訓臺面板。

二、操作盤1套
1、參考尺寸：≥500*180*600mm；
2、臺面采用一級冷軋鋼板；
3、表面噴塑處理；
4、盤內預留管路閥門安裝位置；
5、轉換開關。
三、漏電開關1個
電壓220VAC；
四、盤內附件1套
儀表接線端子、銅管測量管道、電源插座、開關
五、數字精密壓力變送器1個
1、測量范圍：0～0.6Mpa
2、測量介質：氣體；
3、表盤直徑：100mm；
4、安裝方式：儀表盤上安裝；
5、現場顯示
6、輸出4-20mA
六、渦輪流量計1個
1、測量介質：氣體；測量范圍：10L/min，壓力：0.8MPa
量范圍：0～0.6Mpa
2、測量介質：氣體；
3、表盤直徑：100mm；
4、安裝方式：儀表盤上安裝；
5、現場顯示
6、輸出4-20mA
七、行程測量專用儀表1套
1、量程.0-30mm；
2、液晶顯示器；
3、磁性儀表座；
4、測量調節閥行程時專用鏈接件；
5、配數據專用線
八、操作器1套
1、電源：220VAC或24VDC
2、閥位控制輸出：0～10mA或4～20mA或0～5V或1～5V可選
3、閥位反饋輸入：0～10mA或4～20mA或0～5V或1～5V可選
4、報警繼電器輸出：220VAC/3A或24VDC/3A
5、輸入輸出光電隔離
6、通訊接口：RS485或RS232
九、盤裝測量閥門2套
材質銅；直徑：6mm；流量20L/min；接口G3/4內、外螺紋。
十、管路閥門2套
1、材質：不銹鋼；
2、公稱通徑DN15，PN1.6Mpa
十一、氣動精密調壓器1套
1、氣源壓力：0-0.6Mpa；
2、輸出壓力：0.4-400Kpa連續可調；
3、連接形式：ZG1/4″(PT1/4)；
十二、空氣減壓閥1套
氣源壓力：0-1.0Mpa；輸出壓力：12-600Kpa可調。
十三、氣源緩沖罐1個
材質：A3鋼；參考尺寸：≥Φ89*500mm，防腐處理。
十四、安裝支架2套
1、材質：碳鋼法蘭；公稱通徑DN32；PN1.6Mpa。
2、支架底部可自由移動；
3、表面鍍鋅處理。
十五、輔助操作臺1套
1、參考尺寸：≥1200*600*700mm，二層；
2、實訓臺面采用一級冷軋鋼板；
3、實訓臺架采用30*30mm方鋼管焊接，能調整水平；
4、表面噴塑處理；
5、配零部件定位擺放標識；
6、實訓臺面鋪厚度2mm透明膠板。
十六、氣源管道快速接頭1套
1、管道直徑：6mm；材質：銅；數量1米
2、管道直徑：6mm；材質：PVC；數量5米  快速接頭5個等滿足使用。
十七、配套工具1套

1	十字螺絲刀	6〞；工具鋼；工程塑料手柄。	1把
2	一字螺絲刀	6〞；工具鋼；工程塑料手柄。	1把
3	開口扳手	10-12；工具鋼。	1把
4	開口扳手	14-17；工具鋼。	1把
5	開口/梅花扳手	13-13；工具鋼。	1把
6	開口/梅花扳手	16-16；工具鋼。	1把
7	活扳手	12〞；工具鋼。	1把
8	梅花扳手	22-24；工具鋼。	1把
9	內六角扳手	8mm；工具鋼。	1把
10	錘子	3磅；工具鋼木質手柄。	1把
11	鏨子	12〞；T11鋼材質。	1把

十八、能夠完成以下實訓項目：
1、氣動薄膜控制膜頭的拆解與組裝；
2、閥門定位器在控制閥上的安裝、調試；
3、手操器的電路、氣路連接；
4、調節閥行程校驗；
5、調節閥本體試漏；
6、調節閥泄漏量測試；

---
