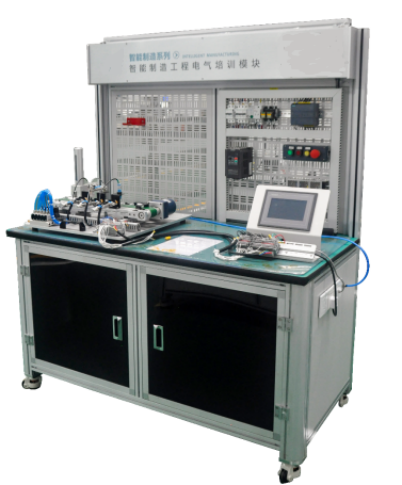

MYBP-02變頻調速與運輸分流控制裝置

一、變頻調速與運輸分流控制裝置，變頻調速與運輸分流控制設備-介紹
裝置主要元器件由傳感器、氣缸、氣動電磁閥、三相電機、變頻器等組成。通過變頻器對傳送帶電機進行速度調節，并把傳送的物料進行材質與顏色的分辨，將分辨出來的物料用氣缸推入到指定的倉位內。適合高等院校機電與自動化課程的教學/實訓。開放式教學、在提升趣味性的同時提高學生動手能力是產品的優勢；輕便、美觀、易學習是產品的特色。
二、主要實驗項目：
1、材料識別應用實驗；
2、顏色識別應用實驗；
3、直流電機驅動控制實驗；
4、氣動元件控制實驗；
5、下料與分揀自動化邏輯編程設計實驗。
三、產品涉及課程：
電機拖動技術、變頻控制技術、傳感器檢測技術、氣壓傳動與控制技術、PLC可編程控制技術及應用等自動化專業課程。
四、實訓內容：
1、傳感器的安裝與調試
①　電感開關的接線方式、感應材質距離及輸出電壓的正負；
②　電容開關的接線方式、感應材質距離及輸出電壓的正負；
③　光纖開關的接線方式、感應材質距離及輸出電壓的正負；
④　磁性開關的接線方式、感應材質距離及輸出電壓的正負；
⑤　光電對射開關的接線方式、感應材質距離及輸出電壓的正負。
2、變頻器的安裝與調試
①　變頻器參數應用設置；
②　變頻方向控制；
③　變頻器外部控制接線實訓；
④　變頻器控制三相電機速度控制。
3、氣動回路安裝與應用
①　氣動方向控制回路的安裝；
②　氣動速度控制回路的安裝；
③　氣動三聯件的安裝與應用；
④　推料氣缸安裝與控制應用。
五、主要技術參數：
1、輸入電源：AC220V±10%；
2、控制電壓 : DC24V；
3、整機功率：0.5KW；
4、氣源壓力：0.75Mpa。
六、配置參考清單

序號	名稱	型號	數量	備注
1	變頻調速與運輸分流控制裝置	鋁合金材料制作，采用平帶傳輸機構，氣動自動上料機構，氣動分料機構，斜式物料滑槽	1套
2	腳墊	黑色橡膠	4只
3	把手	黑色塑料	2只
4	氣缸	CDJ2B16-100	4只
5	氣缸	CDJ2B10-30	1只
6	磁性開關（帶綁帶）	CS1-M-020-S-16	4只
7	磁性開關（帶綁帶）	CS1-M-020-S-10	1只
8	對射型光電開關	DC24V NPN	1套
9	光纖傳感器	DC24V NPN	1套
10	電感開關	DC24V NPN	1只
11	電容開關	DC24V NPN	1只
12	深溝球軸承	61805 25/37/7	4只
13	三相電機	80YS25DY38/80GK10H	1只
14	變頻器	V20 0.37KW	1只
15	平帶	1230x50x1.5mm	1條
16	二聯件	GFC200-06-F-1	1只
17	截止閥	GZ200-06	1只
18	專用連接支架	GA200U-P1	1只
19	彎頭	Φ6-1/8	1只
20	彎頭	Φ8-1/8	1只
21	塑料消聲器	1/4	1只
22	匯流板	100M-5F	1只
23	二位五通電磁閥	4V110-06（DC24V）	5只
24	螺紋直通	Φ4-1/8	10只
25	彎頭	Φ6-1/4	1只
26	堵頭	1/4	3只
27	金屬消聲器	1/4	2只
28	T型三通	Φ8	1只

友情提示：
1、設備驗收：各采購單位收貨時請檢查變頻調速與運輸分流控制裝置的貨品外觀，核實變頻調速與運輸分流控制裝置的數量及配件，拒收處于受損狀態的變頻調速與運輸分流控制裝置；
2、設備質保：茂育將為各采購單位提供變頻調速與運輸分流控制裝置使用說明書和質保期，在質保范圍內提供對變頻調速與運輸分流控制裝置的免費維修，超出條件承諾時提供對變頻調速與運輸分流控制裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>變頻調速與運輸分流控制裝置選型錯誤或購買數量錯誤，造成變頻調速與運輸分流控制裝置的退換貨要求，將不被接受；
4、設備貨期：對變頻調速與運輸分流控制裝置的發貨期為參考值，如您需要了解變頻調速與運輸分流控制裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對變頻調速與運輸分流控制裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關變頻調速與運輸分流控制裝置的技術咨詢；
