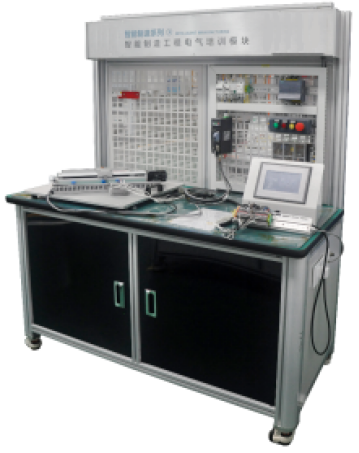

MYSF-03伺服驅動與開閉環控制裝置

一、裝置介紹
MYSF-03 伺服驅動與開閉環控制裝置主要由：伺服電機、傳感器、滾珠絲桿、編碼器等組成。通過控制伺服電機來實現單軸位置控制，配合編碼器及滾珠絲桿可實現高精度定位。機器人滑軌培訓模塊是應用實現直線位移上的位置控制，結合直線位置上安裝的各限位開關、行程開關實現在平面內任意移動，并控制移動時的方向與速度。適合用于各高等院校PLC課程的實訓，產品輕便、美觀、易學習。
二、主要實驗項目：
1、傳感器安裝與應用；
2、電機驅動技術；
3、旋轉編碼器位置檢測技術；
4、PLC可編程序控制器應用；
5、邏輯電路編程與應用。
三、產品涉及課程：
電氣控制、傳感器檢測技術、電機拖動技術、驅動技術、等自動控制原理課程。
四、主要特點：
1、可實現單軸閉環高精度定位；
2、實現直線運動控制；
3、可通過上位機可對硬件檢測及程序校驗；
4、采用鋁材加不生銹、輕便、美觀。
五、具體實訓內容：
1）傳感器安裝與應用；
2）電感式接近開關輸入控制器應用；
3）磁性開關輸入控制器應用；
4）限位開關在定位技術中的應用。
電機驅動技術
1）電機控制位移；
2）電機移動速度變化實訓；
3）控制方向變化實訓；
4）控制實現多段速實訓。
旋轉編碼器位置檢測技術
1）編碼器進行位移量閉環反饋控制實訓；
2）編碼器進旋轉角度反饋實訓；
3）編碼器進行速度反饋實訓。
六、性能參數：
1、輸入電源：AC220±10%；
2、控制電壓:DC24V；
3、整機功率：0.5KW。
七、配置清單

序號	名稱	型號	數量	備注
1	單軸平面定位裝置	1. 鋁合金材料制作； 2. 單軸直線移動模組； 3. 行程200mm； 4. 定位精度0.1mm； 5. 伺服電機驅動； 6. 旋轉編碼器反饋； 7. 行程限位開關。	1套
2	把手	黑色塑料	2只
3	編碼器	S38-J3P1024	1只
4	限位式接近開關	SN04-P	3只
5	伺服電機	200W 3000r/min	1只
6	伺服電機驅動器	AC220V 200W	1只
7	彈性聯軸器	8-6 梅花型	1只
8	鋼尺	30cm	1把
