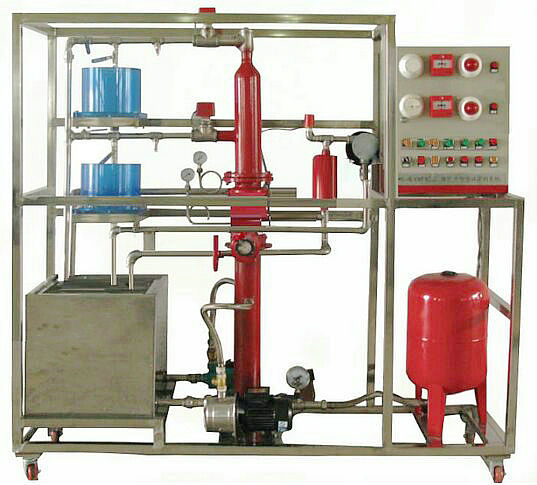

MY-54A噴淋滅火系統實訓設備

噴淋滅火系統實訓設備-主要依據《自動噴水滅火系統設計規范》相關標準設計,該系統具有噴水滅火系統典型結構，能夠完成火災探測，火災報警，現場滅火等演示性實訓項目，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，熟悉滅火系統的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。
二、噴淋滅火系統實訓設備特點：
1、具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
2、本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制
3、模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4、噴淋泵和氣壓罐等關鍵設備分別采用德國和瑞士進口設備，穩定型強
5、濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證
三、技術參數：
1、輸入電源：三相四線～380V±10% 50Hz
2、環境溫度：+4℃～+45℃
3、裝置容量：＜4kVA
4、外形尺寸：2170mm×720mm×1808mm
5、安全保護：具有漏電自動保護裝置
四、實訓項目：
1、系統結構與設備認識
2、噴淋滅火系統仿真軟件安裝與使用
3、噴淋滅火系統伺應狀態操作
4、噴淋滅火系統調試
5、火災探測與火災報警
6、噴淋滅火操作
7、噴淋滅火監控軟件安裝與使用
8、噴淋系統系統綜合操作訓練
9、噴淋滅火系統與消防報警系統聯動（選做）
五、基本配置及參數
1、噴淋滅火系統配置
2、模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，模擬兩層大樓噴淋滅火系統；模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。
3、噴淋水泵：數量1臺功率 750W 揚程：30米流量:8立方米/小時
4、高位水泵模擬氣壓罐：數量1臺容積50升，功率 750W揚程：30米，0.3MP
5、濕式報警閥：數量1臺口徑：Ф100mm額定工作壓力1.2MPa
6、玻璃球噴頭：數量6個68℃溫級
7、水流指示器：數量2個靈敏度15L-37.5L/min
8、感煙探測器：1個，總線編碼型，報警電流小2MA普通煙霧體濃渡等級
9、感溫探測器：1個總線編碼型，報警電流小2MA、68℃溫級
10、電源控制屏：
提供交流電源：單相交流電220V 50Hz，帶有過流保護
11、火災報警控制器(聯動型)
(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息
(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
(4)可以現場編輯聯動公式
(5)2個總線回路，可連接254個現場器件
(6)1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤
（7）探測器
配備可燃氣體探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
（8）、輸入模塊、控制模塊輸入模塊
主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
12、聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟停回答功能；
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
13、手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號。
14、消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
15、聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
六、配置單：

序號	產品名稱	主要參數	數量
1	等離子煙感探測器	工作電壓：DC18-24v 報警電流20mA	1個
2	等離子溫感探測器	工作電壓DC18-24v報警電流20mA	1個
3	短路隔離器		1個
4	手動按鈕	工作電壓DC18-24v報警電流20mA 動作電流600UA	1個
5	超大鈴聲警鈴	24V-30V	1個
6	聲光報警器	工作電壓 16-28V啟動電流：3.0MA	1個
7	警燈	DC24V	1個
8	繼電器		2套
9	排風機		1個
10	閉式噴頭	四分口徑	1只
11	隱蔽噴頭	四分口徑	1只
12	水流指示器	一寸口徑	1只
13	信號閥	110蘭式	1個
14	水箱	700500400	1只
15	高位模擬水泵	電壓AC220V;750W	1只
16	水位浮球閥	6分口徑	1只
17	壓力表	0-0-6MP	3只
18	消防泵	電壓AC220V;750W	1臺
19	不銹鋼機架	22007002000mm	一臺
20	水管套件	彎頭，直能，水管，外絲，球閥，等	1套
21	噴水觀察室	250*350mm	2間

友情提示：
1、設備驗收：各采購單位收貨時請檢查噴淋滅火系統實訓設備的貨品外觀，核實的噴淋滅火系統實訓設備及配件，拒收處于受損狀態的噴淋滅火系統實訓設備；
2、設備質保：茂育將為各采購單位提供噴淋滅火系統實訓設備說明書，在質保范圍內提供對噴淋滅火系統實訓設備的免費維修，超出條件承諾時提供對噴淋滅火系統實訓設備的有償維修；
3、設備退換貨：各采購單位單方面原因導致噴淋滅火系統實訓設備的選型錯誤或購噴淋滅火系統實訓設備數量錯誤，造成噴淋滅火系統實訓設備的退換貨要求，將不被接受；
4、設備貨期：對噴淋滅火系統實訓設備的發貨期為參考值，如您需要了解噴淋滅火系統實訓設備的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對噴淋滅火系統實訓設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關噴淋滅火系統實訓設備的技術咨詢。
