MYLY-38消防自動化系統實訓裝置

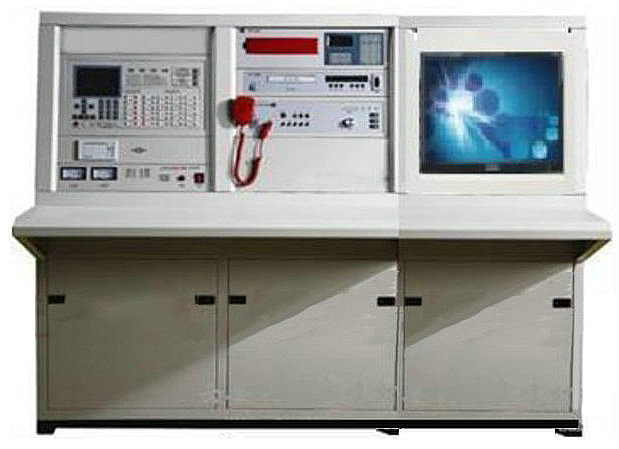

控制中心

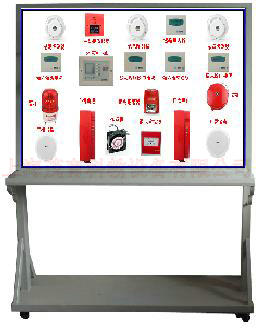

探測對象

消防自動化系統實訓裝置概述：

本裝置在智能建筑中通常被作為智能建筑三大體系中的BAS（建筑設備管理系統）的一個獨立的子系統。該系統是通過消防系統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。并可通過消防報警聯動監控計算機中心，對整個智能樓宇消防系統進行監控，并可進行平面圖導入、畫面布局、報警點設置等，主要由計算機、編程軟件、監控軟件、網絡適配器等組成。

二、設備的參數及性能：

（1）裝置組成：

本系統全部器件均采用實物，整個實訓裝置主要由計算機、編程軟件、監控軟件、網絡適配器等組。軟件系統功能，CAD平面軟件，CRT，設計軟件，CRT運行軟件，可過CAD平面設置各種消防布局圖，CRT圖形在平面圖中按實際探測器點進行配置，功能強大，運行操作方便快捷。

（2）系統實訓功能：

能對整個智能樓宇消防系統進行監控,并可進行平面圖導入、畫面布局、報警點設置等。

（3）系統技術指標：

1、工作電壓：單相三線220V±5% 50Hz

2、整機容量：＜1500W

3、控制中心臺外型尺寸： 180×95×115cm3；

4、演示控制實訓臺尺寸：150×65×180cm3

（4）可以做的實訓項目

1：消防報警聯動監控計算機中心的操作

2：平面圖的導入和配置操作

3：報警點的設置操作

4：制控系統的管理

5：自動消防噴水系統的聯網實訓、

6：消防聯動系統的聯網實訓、

7：消防廣播系統的聯網實訓、

8：消防聯動動主機的設置

9：消防聯動主機的聯動編程

10：消防探測器的便用與編碼

11：消防系統模塊的作用與聯接

12：廣播主機的操作，火警狀態下緊急廣播的切換操作；

13：單點廣播，廣播話筒的操作，系統功能設置；

14：背景音樂下的火警緊急廣播切換

15：無人執勤時應廣播的自動切換設置

16：廣播分配主機的操作，軟件設置錯誤的判斷與糾正

17：消防報警系統的互聯操作，線路故障的判斷與處理

18:火警通訊主機的操作，系統功能設置

19:主機與電話分機的通訊操作，分機電話的操作

20:系統原理桔構設計

21:消防報警聯動監控計算機中心軟件的操作培訓資料

三、硬件參數

1、基本配置

1.電源控制屏（鐵質雙層亞光密紋噴塑結構）

提供交流電源：單相交流電220V 50Hz，帶有過流保護

2.樓宇實訓臺桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有柜門，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓臺還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。

3.火災報警控制器(聯動型)

(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息

(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息

(3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱

(4)可以現場編輯聯動公式

(5)2個總線回路，可連接254個現場器件

(6)1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤

4.火災顯示盤

GK621火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用192×64點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。

5.探測器

配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。

6.輸入模塊、控制模塊

輸入模塊主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。

7.聯動盤現場接口

(1)三線控制，接線部分簡潔方便，輕松實現啟�；卮鸸δ�；

(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。

8.手動報警按鈕

火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；

9.消防栓按鈕

火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。

10.聲光報警器、警鈴

現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。

11.電子編碼器完成現場設備的編碼、設備類型與靈敏度的更改等功能。

12、廣播錄放盤

廣播錄放盤一套，要求采用計算機控制技術，整機高可靠、操作簡潔直觀，多項自動功能，體現以人為本的設計思想。

上電方式（復位、正常、線路1），四種鐘聲后面板可置，方便用戶遙控電源啟動。

32分鐘99段電子錄音機，聯動自動錄音，事故狀態下無人值守自動播放。

采用平插盒式磁帶放音機，自動翻面、循環播放，非事故狀態下自動播放。

完美的話筒工作系統：手持鍵控啟動、"叮咚"提示音進入、小音量背景音樂、防音頻回饋肅叫、軟切換音源、循環放音可選。

兩個各自獨立的音頻輸出口：事故廣播輸出口和正常廣播輸出口。

正常廣播輸出口在事故啟動時依然輸出背景音樂，適用于非事故地區的不間斷廣播。

正常啟動下，兩個輸出口輸出同樣的信號；事故啟動下，僅有事故廣播輸出口輸出事故廣播信號，而正常廣播輸出口繼續輸出事故啟動前的背景音樂信號。

兩個標準外線輸入口：外線1（可控口）。外線2（非啟動口）。

C線聯動控制口，緊急情況下可自動啟動。

J線聯動檢查口，隨時檢查C線連接是否良好。

D線聯動回答口，事故啟動期間送出回答信號。

遙控24V輸出口，事故啟動期間送出24V電平，可遙控其它設備啟動。

13、GT152功率放大器

功率放大器二套，要求選全觸摸按鍵開關、32級音量數字控制、音量儲存記憶，開機自動賦值、放音音量LED條形顯示表、輸出電平LED條型顯示表、高速反應鎖存式輸出過載保護、輸出短路保護，自動復原、開機延時輸出保護、供電具有欠壓和過壓保護采用大型散熱器散熱，并有過熱保護功能過載顯示燈，告警顯示燈，告警輸出時可供給聯動控制器信號外控啟動端口，自動上電，實現語音報警廣播的聯動功能

供電電源：直流供電型：DC24V±4V；交直流供電型：AC220V，DC24V±4V；

交流供電型：AC220V

輸出特性：定壓120V

使用條件：①溫度：－10℃至40℃ ②濕度：≤90%RH

儲存條件：①溫度：－15℃至45℃ ②濕度：≤80%RH

諧波失真：63Hz-16KHz ≤5%

頻率特性：63Hz-16KHz ≤1dB

輸入電平：0 dB

輸入阻抗：平衡式 600（歐姆）

信噪比：①低阻傳聲器：≥55dB ②線路輸入：≥70dB

電壓調整率：≤2dB

14、火警對講電話主機：

火警對講電話主機一套，要求選總線型的，并具有以下全部功能和指標：

實現主機與分機的點對點雙向呼叫及語音對講；

能錄入用戶信息，在有火警發生時自動撥通預設報警電話將用戶信息發送出去；

帶有隔離接口，能夠與網上其它節點通信，接受火災報警控制器傳送的火警和故障信息，或?qū)χv電話的工作狀態傳送給報警控制器；

有自動尋呼功能，能夠在接受到火警或故障信息后，自動撥通用戶設置的自動尋呼號，將火警或故障發生部位發送至用戶尋呼機上；

有不少于5分鐘的對講錄音功能，能自動記錄最近5分鐘內的通話；

能同時與6臺分機對講；

編址分機有兩種形式，一種為帶對講手柄的壁掛型，另一種為墻壁插孔型；

有四組各40個部位的一對一呼叫按鈕。

工作電源：DC26.5V±1V，≤0.5A;

信號制式：DTMF;

失真：≤5%（at 1KHz）;

信噪比：≥40dB;

負載能力：系統可連接多達160臺編址插件，其中可有多達16臺壁掛式編址分機，主機可同時與6臺分機通話;

使用環境：

溫度：-10℃ ～+50℃;

濕度：< 95%（40℃）不結露。

15、火警對講電話分機：火警對講電話分機二套，要求選同主機配套的。
