本裝置是一款可滿足多層次教學的電機安裝與檢測實訓考核設備，強化了多種電機制作和電氣控制（拖動）方式。通過安裝調整和負載的變化，使其具有比以往實訓教學設備所更加完善的配置和更為完整功能，真實的模擬和反映了電機的安裝檢測和工業控制的過程，實訓內容廣泛、變化多樣，是一款典型的職業能力實訓和考核設備，通過在該設備上實訓和考核，可使學生職業能力得到大幅度提升。
二、電機裝配與運行檢測實訓考核設備,電機裝配與運行檢測實訓考核臺,電機裝配與運行檢測實訓考核裝置產品特點

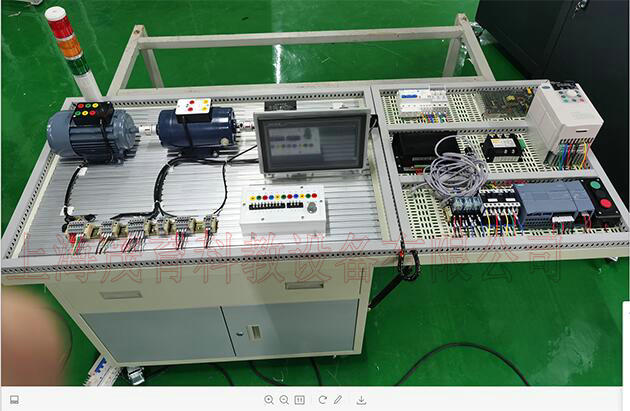

本裝置是由測控工作臺、模擬負載臺（模擬負載與受控對象安裝在同一臺架上，并組成一個完整系統），具有占地面積小、操作方便、可移動等特點，可折疊網孔板使用更加靈活，測量與電源控制面板、通訊接口均引出到專用的接線板上，實訓使用方便；其控制元件 PLC、空氣開關、熔斷器、繼電器、接觸器等采用導軌式安裝，變頻器、其它驅動器等可按競賽、實訓時的具體需要進行合理的安裝、調整，模擬負載與設備進出線采用線槽、接線端子進行連接，電機、機械傳動機構、模擬負載采用可方便安裝、拆卸的方式，實現了電機的安裝與調整、機械裝置的安裝與調整，拓寬了技能和知識點，安全的透明防護罩既滿足了觀察需要又實現了安全防護。
三、電機裝配與運行檢測實訓考核設備,電機裝配與運行檢測實訓考核臺,電機裝配與運行檢測實訓考核裝置技術性能
1、輸入電壓：AC380V，三相五線制
2、最大輸入功率：≤1000W
3、設備外形尺寸：展開：1850mm×1130mm×1050mm（長×寬×高），不展開：1200mm×780mm×1050mm（長×寬×高）。
四、電機裝配與運行檢測實訓考核設備,電機裝配與運行檢測實訓考核臺,電機裝配與運行檢測實訓考核裝置實訓項目
1)三相異步電動機直接起動、停車的控制電路連接實訓；
2)接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接實訓；
3)按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接實訓；
4)按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接實訓；
5)三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接實訓；
6)直流他勵電動機的啟�？刂瓶刂茖嵱�；
7)直流他勵電動機的正反轉控制實訓；
8)步進電機的控制實訓；
9)步進驅動器的參數設置實訓；
10)步進電機的PLC開環控制實訓；
11)交流伺服電機的控制實訓；
12)交流伺服驅動器的參數設置實訓；
13)交流伺服電機的PLC半閉環控制實訓；
14)無刷直流電機驅動器參數設置實訓；
15)無刷直流電機的控制實訓；
16)速度傳感器的使用實訓；
17)磁粉制動器的使用實訓；
18)變頻器面板功能參數設置和操作實訓；
19)變頻器對電機點動控制、啟停控制實訓；
20)電機轉速多段控制實訓；
21)工頻、變頻切換控制實訓；
22)基于模擬量控制的電機開環調速實訓；
23)基于面板操作的電機開環調速實訓；
24)變頻器的保護和報警功能實訓；
25)基于PLC的變頻器開環調速實訓；
26)PLC控制電機順序啟動實訓；
27)PLC控制三相異步電動機Y-△啟動電路實訓；
28)觸摸屏的參數設置實訓；
29)觸摸屏的編程實訓；
30)觸摸屏、PLC、變頻器的綜合實訓；
五、裝備基本配置
| 序號 | 名稱 | 規格型號 | 數量 | 備注 |
| 1 |
1850mm×1130mm×1050mm （展開狀態） |
1 |
鋼結構,帶自鎖腳輪,作為測量、電源控制、電力拖動、驅動控制系統等電氣設備的安裝載體。 包括進線電源控制與保護、電壓表、電流表、電量綜合顯示儀表、等基本儀表和交直流基本電源、指示燈、緊急停止按鈕、三相同軸調壓器等器件 |
|
| 2 | 步進電機驅動器 | 110SZ02A1 | 1 | |
| 臺達伺服驅動器 | ECMA-C20604RS | 1 | ||
| 無刷直流電機驅動器 | 92BL-5015H1-LK-B | 1 | ||
| 臺達伺服電機配件 | ASD-B2-0421-B | 1 | ||
| 觸摸屏 | 1 | |||
| 三菱可編程控制器 | FX3U-32MT/ES-A | 1 | ||
| 三菱擴展模塊 | FX2N-16EYR | 1 | ||
| 三菱變頻器 | FR-D720S-0.4K-CH | 1 | ||
| 三相四線漏電開關 | DZ47LE-32 | 1 | ||
| 熔斷器 | RT18-32 | 2 | ||
| 熔斷器芯 | R015 6A | 6 | ||
| 交流接觸器 | CJX2-0910 | 4 | ||
| 熱繼電器 | JR36-20 | 1 | ||
| 輔助觸頭組 | F4-22 | 3 | ||
| 輔助觸頭組 | F5-T2 | 1 | ||
| 空氣延時觸頭 | F5-D2 | 1 | ||
| 接線端子 | TB-1512 | 4 | ||
| 三相異步電動機 | YS7124 | 1 | ||
| 磁粉制動器 | CZ-2 | 1 | ||
| 3 | 動態扭矩傳感器 | CYT-302 | 1 | |
| 直流他勵電動機 | 2M530 V4.3 | 1 | ||
| 步進電機 | 2S56Q-02976 | 1 | ||
| 臺達伺服電機 | 1 | |||
| 無刷直流電機 | 24V，100W | 1 | ||
| 電腦桌 | 1臺 | （電腦自備） | ||
| 輔助工具與材料 | 1套 |
8”活動扳手1把，8件套六角扳手1套，￠4×100十字、梅花螺絲批各1把，￠2.5×100十字、梅花螺絲批各1把，200mm鋼尺、角尺各1把、200mm帶深度尺游標卡尺1把，尖嘴鉗、剝線鉗、壓線鉗、斜口鉗、電工刀各1把，軸承安裝套管1只、橡皮錘1把，200mm平銼1把、100mm臺虎鉗1只、500V絕緣搖表1臺、3位半數字萬用表1塊、0.75絕緣導線等。 |
