主頁 > 產品介紹 > 汽車全車電器實驗臺 > 歐曼全車電路系統實驗臺 2025-06-05

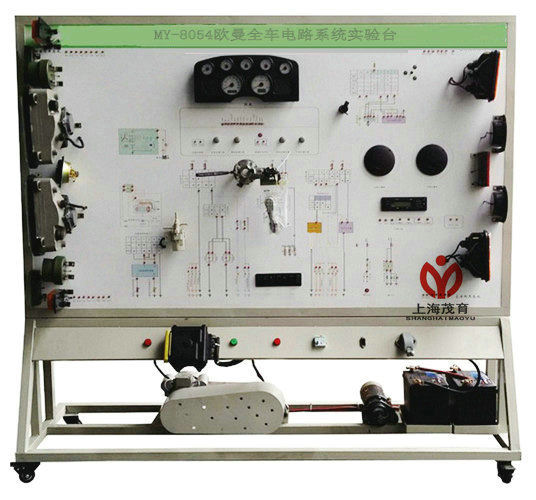

MY-8054歐曼全車電路系統實驗臺

歐曼全車電路系統實驗臺-采用全新歐曼重卡柴油機電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統，適用于工程兵部隊對歐曼重卡柴油機電器理論和維修實訓的教學需要。
該實訓裝置逼真地模擬了歐曼重卡柴油機電器系統的組成結構、工作原理與常見故障現象、原因與特點，可進行操縱系統常見故障的分析、檢測與排除方面的實驗、教學與實訓，為提高有關實訓人員故障分析診斷水平。
二、實驗臺功能特點:
1、真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。
2、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、技術規格：
1、外形尺寸（約）：2080×700×1900mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：直流24V
4、工作溫度：-40℃～+50℃
5、三相異步電動機
型號：TY 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
6、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：100*60mm

友情提示：
1、設備驗收：各采購單位收貨時請檢查歐曼全車電路系統實驗臺的貨品外觀，核實的歐曼全車電路系統實驗臺及配件，拒收處于受損狀態的歐曼全車電路系統實驗臺；
2、設備質保：茂育將為各采購單位提供歐曼全車電路系統實驗臺說明書，在質保范圍內提供對歐曼全車電路系統實驗臺的免費維修，超出條件承諾時提供對歐曼全車電路系統實驗臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е?/span>歐曼全車電路系統實驗臺的選型錯誤或購歐曼全車電路系統實驗臺數量錯誤，造成歐曼全車電路系統實驗臺的退換貨要求，將不被接受；
4、設備貨期：對歐曼全車電路系統實驗臺的發貨期為參考值，如您需要了解歐曼全車電路系統實驗臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對歐曼全車電路系統實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關歐曼全車電路系統實驗臺的技術咨詢。
