MY-9021工程機械全車電器帶空調系統綜合實訓臺

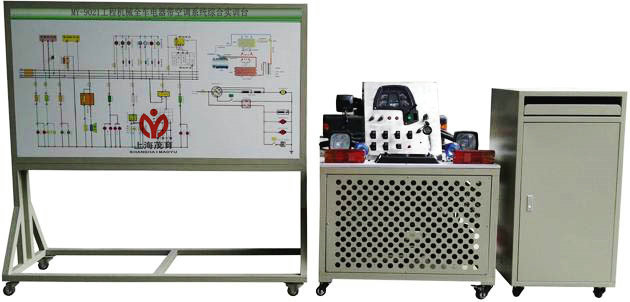

工程機械全車電器帶空調系統綜合實訓臺-采用 ZC50工程機械整車電器與空調系統實物為基礎，充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統與空調系統的組成結構和工作過程。實訓臺由原理示教板、整車電器與空調系統實物運行臺、電腦控制機柜（選配）構成。
二、實訓臺功能特點：
1、真實可運行的整車電器與空調系統，充分展示整車電器與空調系統的組成結構。
2、接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統與空調系統的工作過程。
3、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。
4、面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
6、實訓臺安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
7、實訓臺提供了學員練習空調系統加注制冷劑、檢漏等實操工作平臺。
8、真實可運行的原車手動空調系統，充分展示空調系統的組成結構和工作過程。
9、由三相電機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示汽車手動空調系統的工作過程以及工作原理。
三、技術規格：
1、外形尺寸（約）：示教臺1740×650×1700mm(長×寬×高)
運行臺2080×1280×1500mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：直流24V
4、工作溫度：-40℃～+50℃
5、三相異步電動機
型號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
6、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：100*60mm
四、基本配置（每臺）:

序號	名稱	規格型號	單位	數量
1	面板	裝有各種檢測端子以及彩色電路圖	套	1
2	點火開關		個	1
3	組合儀表	原車	套	1
4	組合開關	原車	套	1
5	左右前大燈總成	原車	套	1
6	左右前霧燈	原車	套	1
7	左右轉向燈	原車	套	1
8	左右轉向邊燈	原車	套	1
9	左右組合尾燈	原車	套	1
10	牌照燈	原車	套	1
11	燈光開關	原車	套	1
12	剎車燈開關	原車	套	1
13	倒車燈開關	原車	套	1
14	危險燈開關	原車	套	1
15	線束		套	1
16	雨刮總成	原車	套	1
17	雨刮控制繼電器	原車	個	1
18	噴水電機	原車	套	1
19	噴水壺	原車	套	1
20	喇叭	原車	個	2
21	喇叭繼電器	原車	個	1
22	霧燈繼電器	原車	個	1
23	起動機總成	原車	臺	1
24	發電機總成	原車	臺	1
25	三相異步電動機	YT 100L1-4	臺	2
26	蓄電池		臺	2
27	保險絲盒	茂育配套	個	1
28	電源總開關	50A	個	1
29	移動臺架(帶自鎖腳輪裝置)	示教臺1740×650×1700mm 運行臺2080×1280×1500mm	臺	2
30	空調系統	原車	套	1
31	故障模擬與排除裝置	茂育配套	套	1
32	教師手冊	茂育配套	套	1
33	合格證與保修卡	茂育配套	套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查工程機械全車電器帶空調系統綜合實訓臺的貨品外觀，核實工程機械全車電器帶空調系統綜合實訓臺的數量及配件，拒收處于受損狀態的工程機械全車電器帶空調系統綜合實訓臺；
2、設備質保：上海茂育將為各采購單位提供工程機械全車電器帶空調系統綜合實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對工程機械全車電器帶空調系統綜合實訓臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌墓こ虣C械全車電器帶空調系統綜合實訓臺選型錯誤或工程機械全車電器帶空調系統綜合實訓臺購買數量錯誤，造成工程機械全車電器帶空調系統綜合實訓臺的退換貨要求，將不被接受；
4、設備貨期：對工程機械全車電器帶空調系統綜合實訓臺的發貨期為參考值，如您需要了解工程機械全車電器帶空調系統綜合實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位工程機械全車電器帶空調系統綜合實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關工程機械全車電器帶空調系統綜合實訓臺的技術咨詢。
