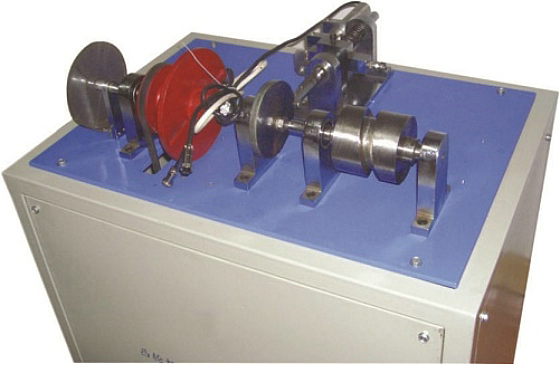

MY-582多種凸輪機構實驗臺

多種凸輪機構實驗臺-主要技術參數：
1、電機功率：125W；
2、調速范圍：0~200rpm；
3、盤形凸輪：基圓半徑R₀=37.5mm；最大升程hmax=20mm；
圓柱凸輪；升程角a=15°；升程H=38.5mm；
4、直線位移傳感器（WYDC-25L）：L=25mm；
5、光柵角位移傳感器：1000脈沖/轉；
6、外形尺寸：670×530×340 mm；
7、重量：51kg。
二、基本配置：
1、實驗臺機架結構為柜式，實驗機構裝于平臺上；
2、直流電動機、傳動裝置一套
3、圓柱凸輪（一種），盤形凸輪（等速運動規律、等加速等減速運動規律、多相式運動規律、余弦運動規律、正弦運動規律、改進梯形運動規律等八種）；
4、滾子推桿一種；
5、直線位移傳感器一個：WYDC-25L；
6、光柵角位移傳感器一個；
7、測試數據采集系統一套；
8、配套教學專用軟件一套；
9、隨機工具一套；
10、機罩一個。
三、實驗內容：
1、盤形凸輪虛擬設計及實物拼裝（能拼裝盤形凸輪和圓柱凸輪兩種凸輪機構）；
2、盤形凸輪（4種）和圓柱凸輪的廓線運動規律仿真及檢測；
3、系統速度波動檢測及調節。
四、性能特點：
1、可進凸輪機構的簡單拼裝，可更換凸輪頂尖；
2、該實驗臺可對盤性凸輪和圓柱凸輪的運動規律進行檢測和仿真分析；
3、檢測系統集數據采集與電機調節控制于一體；
4、測試系統采用AVR系列單片機系統，以串口通訊，測試數據精度高、速度快、穩定；
5、該系統配套軟件以AVR為平臺制作開發，其內容豐富，包括實驗錄像、實驗臺介紹、機構虛擬設計、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的特點；⑥驅動電機可進行無級調速，以滿足實驗機構的不同運動要求；
6、使用實驗教學軟件進行實驗指導以適應開放性實驗教學需要。既方便教師指導，又達到學生自己動手操作的目的。
五、檢測控制系統及教學分析軟件內容和特點：
1、檢測控制系統以AVR系列單片機組為核心，配有放大、濾波、抗干擾電路實現數據采集、放大、初步處理和數據通訊，以及電機控制等功能，該系統利用串口實現數據采集箱和電腦之間的信息通訊；
2、該實驗臺教學分析軟件包括實驗內容介紹、實驗錄像、運動參數可視化分析、實驗結果分析等內容；
3、可顯示運動參數的實時變化曲線；
4、可對桿機構進行虛擬設計和運動仿真；
5、實驗結果可以以文本形式保存，并可在網絡上發送，便于網絡化實驗，使教師可在網上批改作業。
六、造型及表面處理：
1、大氣美觀、實物感強、加工精細；
2、盤形凸輪采用線切割精細加工；
3、金屬外露件鍍鉻、其他表面防銹處理加噴塑；
4、實驗臺平臺以槽鋼為主要結構，傳動部分均可在平臺上進行裝配。

友情提示：

1、設備驗收：各采購單位收貨時請檢查多種凸輪機構實驗臺的貨品外觀，核實多種凸輪機構實驗臺的數量及配件，拒收處于受損狀態的多種凸輪機構實驗臺；

2、設備質保：茂育將為各采購單位提供多種凸輪機構實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對多種凸輪機構實驗臺的免費維修，超出條件承諾時提供對多種凸輪機構實驗臺的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>多種凸輪機構實驗臺選型錯誤或購買多種凸輪機構實驗臺數量錯誤，造成多種凸輪機構實驗臺的退換貨要求，將不被接受；

4、設備貨期：對多種凸輪機構實驗臺的發貨期為參考值，如您需要了解多種凸輪機構實驗臺的精確貨期，請與茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對多種凸輪機構實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關多種凸輪機構實驗臺的技術咨詢。
