MY-593齒輪泵實測繪圖組合訓練裝置

齒輪泵實測繪圖組合訓練裝置-產品特點：
1、項目實際化：以鋼制實際小型齒輪泵為訓練對象；
2、功能系統化：齒輪泵拆裝、零件尺寸測量、裝配圖繪制和零件圖繪制四位一體的訓練模式；
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；
4、教學標準化：配套的指導書和教學視頻，教學十分方便、學習效果顯著；

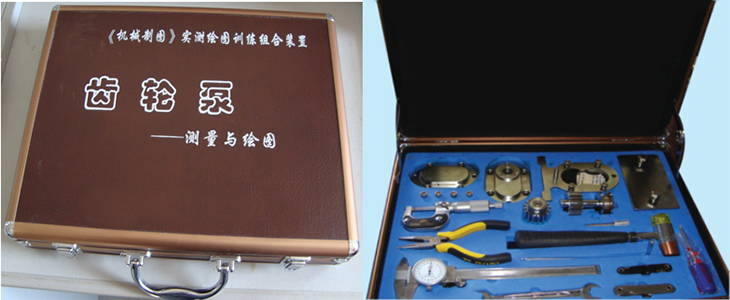

5、管理便利化：齒輪泵、組裝與測量工具及指導書均放在一個精制的箱子里，管理十分方便。

二、產品參數

《齒輪泵》實測繪圖訓練組合裝置
項 目	參數	項 目	參數
外形尺寸	40×30×7cm	重量	3(kg)
精密測量工具	帶表游標卡尺、外徑千分尺、螺紋樣板、圓弧樣板	專用組裝工具	專用鋃頭（一把）、外六角扳手（一把）、內六角扳手（一把）、尖嘴鉗（一把）、螺絲刀（一把）、專用拆裝銷（一把）
測繪部件	鋼制精密小型齒輪泵（一臺） 1、齒輪泵尺寸：120X90X122（mm）； 2、中心距：32±0.02（mm）； 3、模數：m=2； 4、速比：1︰1； 5、精度等級：7-7-8(GB10095-2018)	教學資料	1、實訓指導書及實訓報告

三、產品功能：

訓練模式	訓練內容
1、齒輪泵組裝訓練； 2、齒輪泵零件尺寸測量訓練； 3、齒輪泵裝配圖繪制訓練； 4、齒輪泵零件圖繪制訓練。	訓練一齒輪泵組裝訓練訓練二齒輪泵齒輪參數測量與計算訓練三齒輪泵零件尺寸測繪訓練四齒輪泵標準零件確定訓練五齒輪泵裝配圖繪制訓練六齒輪泵零件圖繪制訓練七齒輪泵圖紙文件整理

友情提示：
1、設備驗收：各采購單位收貨時請檢查齒輪泵實測繪圖組合訓練裝置的貨品外觀，核實本裝置的數量及配件，拒收處于受損狀態的齒輪泵實測繪圖組合訓練裝置；
2、設備質保：茂育將為各采購單位提供齒輪泵實測繪圖組合訓練裝置產品說明書內的質保條件和質保期，在質保范圍內提供對齒輪泵實測繪圖組合訓練裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌凝X輪泵實測繪圖組合訓練裝置選型錯誤或購買數量錯誤，造成齒輪泵實測繪圖組合訓練裝置的退換貨要求，將不被接受；
4、設備貨期：對齒輪泵實測繪圖組合訓練裝置的發貨期為參考值，如您需要了解齒輪泵實測繪圖組合訓練裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對齒輪泵實測繪圖組合訓練裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關齒輪泵實測繪圖組合訓練裝置的技術咨詢。
