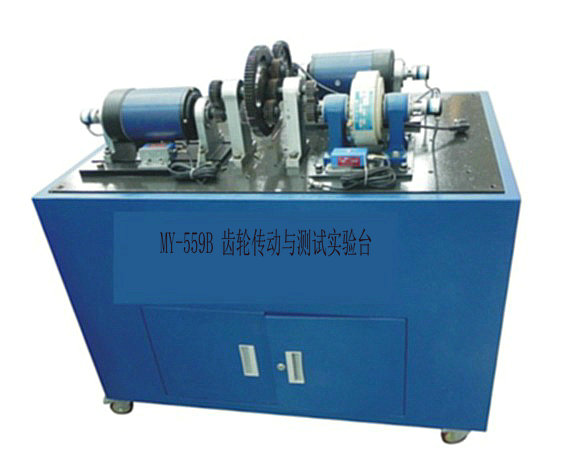

MY-559B齒輪傳動與測試實驗臺

齒輪傳動與測試實驗臺-采用模塊化結構，由2K-H(WW)齒輪傳動，蝸輪副傳動裝置、聯軸器、直流電機、加載裝置模塊等組成，學員可根據實驗方案自己動手進行傳動連接、安裝調試和測試，進行設計性實驗、綜合性實驗，可實現齒輪傳動，蝸輪副傳動實驗，并可對其傳動效率做出可視化分析。
二、性能特點：
實驗臺應采用獨立的平臺結構，原動件、被試件以及負載為獨立的模塊結構，根據實驗要求可自行拼結組裝，原動件與負載應配安裝導軌，可根據不同被試件的尺寸作安裝調整，實驗臺操作面底板應采用內置翻蓋結構。系統應采用傳感器和A/D采集并轉換成輸入軸和輸出軸的驅動力矩和制動力矩?cái)?shù)據，采用角位移傳感器和A/D采集并轉換成輸入軸和輸出軸的轉數。系統機械傳遞裝置應包括2K-H（WW）齒輪正號機構和蝸桿副傳動兩種典型機構，負載裝置應采用磁粉制動器。
三、主要技術：
1、直流調速電機：≥600W，調速范圍0～1500rpm；
2、稱重傳感器：≥100N；
3、旋轉編碼器：≥1000脈沖；
4、輸入轉臂長：≥120mm(距電機轉軸中心)；
5、輸出轉臂長：≥200mm(距磁粉制動器轉軸中心) ；
6、磁粉制動器：最大扭矩50Nm，額定功率4KW。
四、傳感器與檢測技術測試系統
系統應可進行標定（傳感器零點、傳感器量程、設置標定系統）、鍵入實驗教學信息、設置確定實驗測試參數、確定實驗分析所需項目（曲線選項、繪制曲線、打印表格等），可啟動主電機，進入實驗過程。
五、主要配置：
齒輪傳動與測試實驗臺至少應包含以下配置：直流調速電機、2K-H(WW)齒輪傳動裝置、蝸輪副傳動裝置、磁粉制動器、旋轉編碼器、稱重傳感器、電腦桌、傳感器技術檢測軟件、使用說明書、實驗臺指導書，具體數量應能夠滿足性能要求和主要技術要求。
