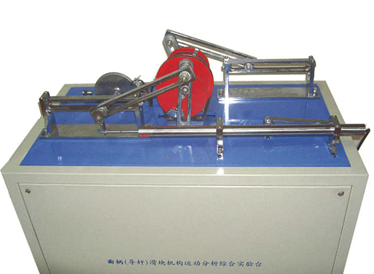

MY-552C曲柄滑塊導桿凸輪機構實驗臺

曲柄滑塊導桿凸輪機構實驗臺-主要技術參數：
1、直流電機功率：125W；
2、調速范圍：0~200 rpm；
3、直線位移傳感器（WYDC-200L）：L=160mm；
4、光柵角位移傳感器（MOC70T3）：360脈沖/轉；
5 曲柄長度可調范圍：20~60mm；
導桿長度可調范圍：50~150mm；
連桿長度可調范圍：50~220mm；
滑塊偏心距：0~10mm；
6、可拼裝機構類型：2種；
7、外形尺寸：600×510×800 mm；
8、重量：55kg。
二、基本配置：
1、結構為實驗臺機架；
2、直流電動機及帶傳動裝置；
3、由曲柄、導桿、連桿和滑塊組成的實驗機構及其對稱機構；
4、直線位移傳感器一個：WYDC-160L；
5、光柵角位移傳感器：360脈沖/轉；
6、數據采集系統一套；配套教學軟件一套；
1）采集凸輪機構滑塊運動規律曲線
2）采集角度曲線規律
3）采集滑塊往復運動規律曲線
4）轉數調節
7、隨機工具一套；
三、實驗內容：
1、曲柄滑塊機構、曲柄導桿滑塊機構的虛擬設計及實物機構拼裝；
2、曲柄的運動檢測，滑塊運動仿真及實測對比分析；
3、前級帶傳動的彈性滑動對曲柄（導桿）滑塊機構速度波動的影響
4、機架振動檢測及對稱和非對稱機構平衡實驗；
5、連桿上點的運動軌跡虛擬分析。
四、性能特點：
1、可進行曲柄滑塊機構及牛頭刨床機構的簡單拼裝；
并對曲柄及滑塊進行運動檢測與仿真；
2、所有桿構件長度及滑塊偏心距均可進行無級調節；
3、實驗機構配置對稱機構，可測試分析對稱機構和不對稱機構的平衡性能。
4、檢測系統集數據采集與電機調節控制于一體；
5、測試系統采用先進的AVR系列單片機系統，以串口通訊，測試數據精度高、速度快、穩定；
6、驅動直流電機可進行無級調速，以滿足實驗機構的不同運動要求；
7、測試分析軟件設置有實驗教學界面，方便學生自己動手進行實驗，適應應開放性實驗教學的需要。
8、實驗臺平臺以槽鋼為主要結構，實驗機構和傳動部分均在平臺上進行裝配。
五、造型及表面處理：
1、造型美觀、大氣、實物感強；
2、運動構件加工精細；
3、主要構件外露表面鍍鉻；其他構件表面防銹處理加噴塑；

友情提示：
1、設備驗收：各采購單位收貨時請檢查曲柄滑塊導桿凸輪機構實驗臺的貨品外觀，核實曲柄滑塊導桿凸輪機構實驗臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供曲柄滑塊導桿凸輪機構實驗臺產品指導書和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌那瑝K導桿凸輪機構實驗臺選型錯誤或設備購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對曲柄滑塊導桿凸輪機構實驗臺的發貨期為參考值，如您需要了解曲柄滑塊導桿凸輪機構實驗臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對曲柄滑塊導桿凸輪機構實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關曲柄滑塊導桿凸輪機構實驗臺的技術咨詢；
