一、產品概述：

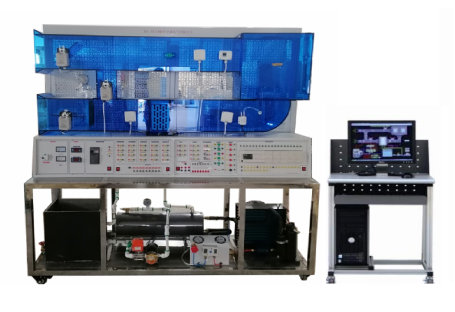

中央空調自控系統綜合實驗裝置，中央空調自控系統綜合實驗平臺(PLC控制)是以制冷/熱系統、冷媒水系統和空氣處理系統為控制對象，融合傳感器技術、和智能化控制技術，通過程序設計、編程可對中央空調模型內的所有模擬或真實的機電設備進行自動控制。
二、裝置特點：
1、裝置主體結構件采用不銹鋼材質，所有不銹鋼設備均進行不銹鋼精細拋光處理，造型美觀、結構合理；
2、實驗裝置空氣處理風道采用高強度有機玻璃材質，實驗流程直觀清晰；
3、實驗裝置采用一次回風設計，信號連接采用集中式端子排連接方式，接線方便；
4、空氣處理系統既有完善的過程變量檢測，又有較先進的變頻控制執行機構，可完成多種模式下的空氣處理實驗；
5、裝置配有歐式導線架，用于懸掛和放置實驗專用連接導線，外形尺寸為不大于530mm×430mm×1200mm，設有五個萬向輪，造型美觀大方。
6、裝置主要由冷源系統、空氣循環模擬系統、空調控制與測試系統�？照{(diào)控制與測試系統帶電源開關指示、變頻器、溫控儀表、按鈕開關、執行部分接口、溫濕度及反饋信號接口、DDC控制模塊的I/O引線接口等。
7、配有中央空調系統仿真教學軟件：軟件采用3D技術與交互式動畫相結合的方式，模擬中央空調系統。
三、技術參數：
1、外形尺寸：
不大于2000mm×700mm×1717mm, 本實驗裝置由實驗臺、安裝網孔板、制冷（熱）系統、循環水系統、空氣處理系統、自控系統和上位監控工程、制冷機組、制熱系統、、空調箱（風道）、冷凍水系統、測量儀表電氣控制系統、模擬熱源等組成。實驗臺:不銹鋼底架、風道和模擬房間為鐵質雙層亞光密紋噴塑結構，制冷機組。
2、具有空氣處理流程；
能模擬空氣處理過程實驗
3、控制方式：
具有中央空調自控系統編程設計和上位監控工程組態設計
4、整機容量：
功率：小于2500W
5、輸入電源：
三相四線（或五線）～380V±10%  50Hz
6、工作環境溫度和濕度：
溫度-20℃～+55℃，相對濕度小于95%。
7、安全保護：
漏電自動保護裝置；
8、制冷機組：
1臺1匹全封閉風冷機組、干式蒸發器、儲液罐、內平衡式熱力膨脹閥、干燥過濾器等組成，管路中還設有操作手閥、高低壓力控制器、壓力表等實驗所必需的部件；
9、空氣處理系統：
采用粗效過濾網、差壓開關、電動調節風閥、溫濕度傳感器及送風機等組成；
10、媒水水系統：
額定流量為30升/分，揚程為8米，額定功率180W。泵體完全采用不銹鋼材料，以防止生銹，使用大于6年；整個供水系統，由制冷系統將水箱的水溫制冷/制熱，再由水泵打到表冷器中，通過表冷器與空氣進行交換，水又回到水箱，實現了循環使用。
11、耐震真空壓力表：
量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控制器：設定范圍高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。徑向壓力表：量程0～0.16 Mpa，溫度表：0-100°C
12、plc控制器：(可選配西門子)
測量模塊:由FX2N-4AD-PT組成部的溫度測試控制系統. plc控制模塊:工作電壓：DC24×(1±10%)V或AC17V，允許范圍：AC14.45V～18.7V、由FX3U-48組成部的溫度測試控制系統,通訊介質：雙絞線
13、溫度傳感器：
工作電源24V DC,測溫范圍0-100°C,輸出4-20mA；
14、壓力傳感器：
管路壓力測量，電源24VDC±5%；量程范圍：0～200kpa輸出信號4～20mA DC；
15、風速傳感器：
管道式安裝，量程: 0-10m/s ； 輸出信號:4-20mA
16、變頻器：
工業變頻器，額定功率不小于0.37kW�？刂菩盘�(hào)輸入為0～20mADC或0～10VDC，風道溫度PID控制，利用變頻器和DDC的AI、AO功能實現PID連鎖閉環控制。
220V變頻輸出用來驅動媒水水泵。
17、配套資料：
上位機組態軟件、配套應用程序、實驗指導書、使用說明書等；
18、電腦桌子：
采用鋁型材和鈑金結構，臺面為防火、防水、耐磨高密度板；立柱及橫梁為30*30鋁合金型材，鍵盤位采用300mm導軌固定，為抽屜式結構；下方裝有萬向輪。
四、設備配置表：

五、實驗項目：
1.封閉式空調系統制冷實驗
2.封閉式空調系統制熱實驗
3.一次回風系統制冷實驗
4.一次回風系統制熱實驗
5.制冷（熱）系統控制實驗
6.數字控制模塊的應用實驗
7.監控系統設計組態實驗
8.變頻器的應用
9.比例調節流量控制實驗
10.傳感器實驗
11.送風機的運行監控
12.送風機的壓差監控與作用
13.送風的故障與監視
14.防凍開關的作用與監視
15.送風的溫度調節與監控
16.冷熱水閥的控制與溫度間的變化。
17.新風閥與送風溫度的調節關系與監控
18.防凍開關的應用與監視。
19.新風閥的調節，加小濕閥的調節與變化。
20.系統的手自動監控與故障監控。
21.了解中央空調空氣處理流程
22.了解制冷（熱）工作原理，掌握制冷（熱）機組操作方法
23.掌握中央空調自控系統中過程變量調節方法
24.了解不同工況下中央空調工作流程
25.掌握中央空調自控系統編程設計和上位監控工程組態設計

---
