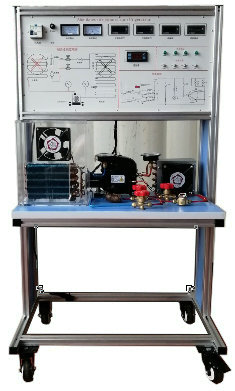

MYN-542變頻電冰箱綜合原理實訓臺

一、變頻電冰箱綜合原理實訓臺-產品概述：
本裝置是專門為職業院校制冷類相關專業而研制的實訓裝置，根據制冷類行業中與冰箱維修技術的特點，針對冰箱的電氣控制以及制冷系統的安裝與維修進行設計，強化了學生對空調冰箱系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術,集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
二、技術指標：
1、輸入電源：?jiǎn)蜗嗳€(xiàn)   AC220V±10% 50Hz
2、工作環境：溫度-10℃～-40℃ 相對濕度≤85%（25℃）
3、設備容量： ≤1.5KVA
4、制冷劑：R600
5、外形尺寸（大約）780mm×500mm×1250mm
6、防觸電保護類型      I類
7、安全保護：具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
8、環保等級 材料選用符合國家相關環保標
1）、模塊工作電壓范圍（0~1000V），還可以無線聯機，裝在內部都可以聯機手機或者電腦檢測數據軟件，設置有報警控制，寬電壓大電流 1000V1000A 大功率大彩屏藍牙無 線數傳曲線版多功能，
2）、支持 3 大上位機聯機系統 APP 軟件，安卓蘋果 PC 電腦無線連接通，各種測量參數一應俱全，自帶一路電壓測量功能，可以檢測電壓的參數，用以檢測各種檢測實訓裝置的電壓電流、電量等參數。功率功耗。顯示語言可以中英文切換，適用范圍更廣。
3）、是一款基于2.4G無線數據傳輸技術的多功能模塊，可以實時監測并顯示交流電壓、交流電流、功率、功率因素、能量、溫度、時間等多種物理參數，而且該模塊自帶一路直流電壓檢測功能，，通過預留的繼電器接口可以實現過功率保護，定時開關功能和直流欠壓保護功能，并帶有聲音報警功能。
4）、該儀表采用3寸彩色液晶作為顯示器，顯示數據全面，清晰，易于觀察。
無線傳輸數據，顯示器和數據采集模塊可以分離，可以實現遠程監測數據；能實現手機遠程無線遙控設置與測量功能，各種數據清晰可見，各種數據率曲線等
5）、自帶蜂鳴器報警聲音提示功能，OTP 定時開關功能，可配合繼電器使用實現定時開啟或定時關閉功能；
6）、能量累計帶斷電記憶功能，可清0；
7）、 LVP 欠壓保護值，可配合繼電器使用實現欠壓關斷保護功能，配合繼電器使用可以實現定時開啟或關閉的功能，配合繼電器可實現交流過功率和欠壓關斷保護；OPP 過功率保護值，可配合繼電器使用實現過功率保護關斷功能。超過設置的高值時，將出現此報警提醒界面。過功率報警提醒界面，檢測到測試功率超過設置值時，將出現此報警提醒界面。低壓報警提醒界面，將出現此報警.
三、功能說明：
1、該裝置集制冷系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
2、該裝置采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、遠行等操作。
3、實訓平臺直觀展示了冰箱的系統結構、工作原理�？汕宄目吹街评湎到y(tǒng)結構 及主要部件的實物，系統還配置有電流流電壓表、交流電流表、壓力表、信號指示燈等，使整個空調系統、冰箱系統的實時工作狀態一目了然。
4、冰箱箱體：為有機玻璃透明化，直觀展現蒸發器的原理，溫度能到達-5度
5、實驗臺：為鋁合金結構，左邊藍色和裝飾板和面板，整體為藍色，
6、設備有4只溫度表，可以測量制冷系統的主要溫度變化，
7、這些系統的控制原理通過彩色圖案到表示面板上，以便對流體系統、其組件和用于控制和調節的電氣/電子電路進行完整的分析。
8、面板和電腦上有對應的指示燈。按鈕，模式選擇功能
四.  配置清單：

序號	設備名稱	單位	數量	備注
1	壓縮機	1	套	變頻
2	毛細管	1	套
3	高壓表	1	套
6	低壓表	1	套
7	手動節流裝置	1	套
8	冷凝器	1	套
9	蒸發器	1	套
10	電子溫度控制器	1	套
11	故障開關	1	套
12	冷凝風機	1	套
13	蒸發風機	1	套

五、實驗功能：
1、進行各種變頻制冷原器件的識別。
2、進行變頻冰箱制冷與系統的調試。
3、風冷電冰箱的原理演示
4、變頻風冷電冰箱的控制實驗
5、冰箱的原理，
6、變頻電氣接線操作，掌握各種制冷系統的外部接線方法。
7、制冷系統的故障識別：可通過各種制冷小系統中專設的故障閥門人為制造系統故障，通過故障現象和高低壓，電流等表計參數進行故障判斷。
8、充制冷劑：系統中增設專用充液閥（或三通閥）。通過充氟裝置，可進行排出制冷劑，定量充灌制冷的實際操作。
9、抽真空、充氮、檢漏：通過真空泵、充氮裝置、可進行系統抽真空，充氮試壓的實際操作，學員使用檢漏工具查出系統中的泄漏點。

友情提示：
1、設備驗收：各采購單位收貨時請檢查變頻電冰箱綜合原理實訓臺的貨品外觀，核實變頻電冰箱綜合原理實訓臺的數量及配件，拒收處于受損狀態的變頻電冰箱綜合原理實訓臺；

2、設備質保：茂育將為各采購單位提供變頻電冰箱綜合原理實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對變頻電冰箱綜合原理實訓臺的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>變頻電冰箱綜合原理實訓臺選型錯誤或購買變頻電冰箱綜合原理實訓臺數量錯誤，造成變頻電冰箱綜合原理實訓臺的退換貨要求，將不被接受；

4、設備貨期：變頻電冰箱綜合原理實訓臺的發貨期為參考值，如您需要了解變頻電冰箱綜合原理實訓臺的精確貨期，請與茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對變頻電冰箱綜合原理實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關變頻電冰箱綜合原理實訓臺的技術咨詢。
