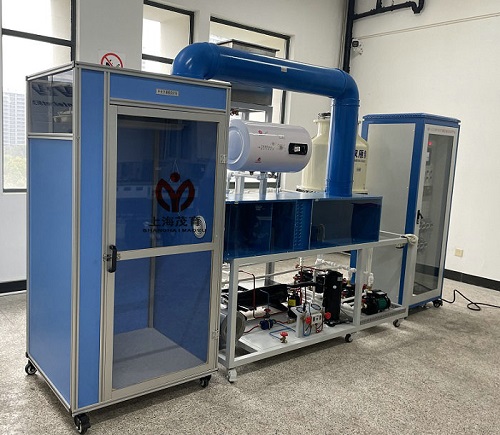

MY-512N中央空調考核實驗臺

中央空調考核實驗臺-適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。
二、實驗臺特點：
（1）中央空調系統實訓平臺是根據目前國內建筑電氣，樓宇智能化精心設計的綜合實驗裝置，本裝置結合當前安防領域的先進技術，從教學實驗的要求的角度出發，以工程化的設計理念完整的實現了中央空調全空氣調節系統的工作過程。
綜合性；采用國內先進的二次回風系統，在同一臺實驗臺上完整的完成不同制冷系統工況
工程化；數字輸入輸出模塊整套控制系統大部分采用工業現場實際應用部件,水閥調節采用4-20MA電流輸入型PDI調節方式，控制冷凍水流量。
開放性；裝置采用透明化，開放性設計，學生能夠清晰的了解整個系統工作原理
安全保護；裝置設有強電漏電系統裝置
（2）實用性強：控制器采用市場上廣泛應用的DDC控制器及相關繼電器、控制開關、指示燈、標準通信接口可編程控制器，上位機軟件實時顯示系統運行狀態及數據。
（3）直觀性強：實訓裝置直觀展示了中央空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有系統完整流程圖、交流電壓表、交流電流表、真空壓力表、信號指示燈使整個系統的實時工作狀態一目了然；便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
（4）綜合性強：整套實訓裝置集制冷系統、電氣控制系統、故障模擬系統于一體，滿足對實訓的要求。
三、技術參數：
1、電源：三相五線 AC 380 V±10% 50Hz；
2、最大供冷量：7.5kW；
3、最大輸入總功率：6.5kW；
4、制冷額定功率：7.5.kW；
5、最大堵轉電流：50A；
6、制熱額定功率：2.0kW；
7、額定輸入電流：7A；
8、循環風量：700m3/h；
9、制冷劑：R22；
10、漏電動作電流：≤30mA；
11、噪聲：35－40dB（A）；
12、安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。
四、實訓內容：
1、認識中央空調的結構及設備的實訓；
2、對中央空調的運行工況及各運行參數進行檢測實訓；
3、西門子系1200系列對可編程控制器PLC進行高級編程及PLC的安裝接線調試
4、網絡路由器的應用
5、PLC+模擬量*觸摸屏+工業數據系統模擬組合應用‘學習理解在工業環境下的多種功能模塊組數據配對；
6、學習理解在工業環境下的多種功能模塊組合編程；
7、PLC控制可編程控制器+數據采集+力控組態軟軟件+數據采集模塊組成的多單元控制系統，在中央空調系統工業環境下的多種功能模塊組合控制方；

友情提示：
1、設備驗收：各采購單位收貨時請檢查中央空調考核實驗臺的貨品外觀，核實中央空調考核實驗臺的數量及配件，拒收處于受損狀態的中央空調考核實驗臺；
2、設備質保：茂育將為各采購單位提供中央空調考核實驗臺產品指導書和質保期，在質保范圍內提供對中央空調考核實驗臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌闹醒肟照{(diào)考核實驗臺選型錯誤或中央空調考核實驗臺購買數量錯誤，造成中央空調考核實驗臺的退換貨要求，將不被接受；
4、設備貨期：對中央空調考核實驗臺的發貨期為參考值，如您需要了解中央空調考核實驗臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對中央空調考核實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關中央空調考核實驗臺的技術咨詢；
