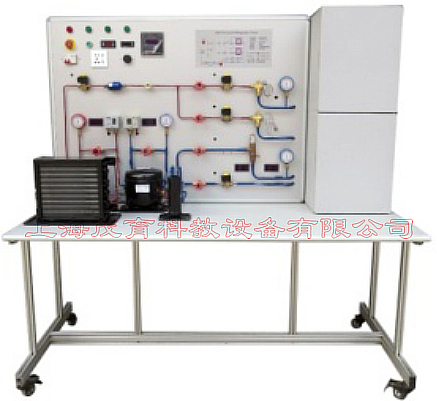

MYN-533工業制冷系統實訓考核裝置

一、工業制冷系統實訓考核裝置-產品簡介：
該實訓裝置設計來研究工業制冷，其主要目標包含在控制一個或者多個冷藏室的溫度和相對濕度。如果這樣，一個特定的壓縮機和一個特定的冷凝器用于2種不同冷藏室，一個用于冷凍產品，冷一個用于保鮮產品。該實訓裝置也可以用來鑒定和分析所有循環的關健元件的行為。適用于技能鑒定、考核工作、高職院校、職業學校的制冷技術、家用制冷設備原理與維修和制冷設備維修工等教學實訓。
二、實訓裝置特點：
1、本實訓裝置中，一臺壓縮機和冷凝器用于2個不同溫度的冷藏室，2個不同蒸發溫度的蒸發器并聯使用，通過制冷循環系統中的蒸發壓力調節閥來確保系統的最低蒸發溫度，分析研究蒸發溫度調節閥在一機兩庫中的作用及調節方法。
2、可通過轉換手閥來測量制冷循環中不同位置的制冷劑壓力，通過調整溫度傳感器探頭測量制冷循環中不同位置的溫度，以此分析系統運行狀況。
3、帶有上位機軟件，可實時顯示電壓電流溫度等參數，設置有故障模擬器，通過實驗中采集記錄的數據，分析系統中壓縮機，冷凝器，蒸發器之間的熱平衡計算。
4、制冷循環管路敷設于設備安裝板上，高低溫區涂有不同顏色，方便觀察及區分。制冷循環原理圖中帶有LED顯示，可實時觀察系統的運行狀況。
5、采用鋁型材框架整體結構，立柱為開模定制的125*35mm專用工業鋁型材，表面采用進口荷蘭ACZU粉末噴涂處理，堅固美觀（帶型才樣品）保證了設備的整體強度，底部安裝有4個萬向輪，可方便的進行移動。
6、設備具有良好的安全保護體系。制冷循環中安裝有高低壓保護開關，在系統壓力發生異常時可立即停止壓縮機工作，保護壓縮機及系統安全；電氣回路中安裝有漏電保護開關，緊急停止按鈕及可靠的接地保護措施，保證設備及人身安全。
三、技術參數
1、輸入電源：單相三線～220V±10% 50Hz
2、裝置容量：＜0.5kVA
3、外型尺寸：1800mm×800mm×1800mm
4、重量：＜100kg
5、工作條件：環境溫度10℃～30℃，相對濕度＜75%（25℃）
6、制冷劑類型：R134a
7、安全保護：具有漏電保護裝置，安全符合國家標準。
四、基本組成：
1、實訓臺框架：采用鋁型材框架整體結構，立柱為開模定制的125*35mm專用工業鋁型材，表面采用進口荷蘭ACZU粉末噴涂處理，堅固美觀（帶型才樣品），底部帶有萬向輪，可靈活移動，使用方便，不易損壞。
2、壓縮機單元：采用1/2P壓縮機，帶有過熱和過流保護，壓縮機固定于桌面，可直觀觀察壓縮機工作狀態。
3、冷凝器：帶有可調速風機，通過調節風機轉速可改變系統的運行狀況。
4、蒸發器：系統中包含兩個并聯使用的蒸發器，分別置于冷藏室和冷凍室中。
5、儲液器與氣液分離器單元：連接在制冷循環管路中。
6、實驗屏：安裝有制冷回路組件，包括干燥過濾器、視液鏡、手閥、電磁閥、制冷管道、高低壓壓力表、高低壓壓力控制器、蒸發壓力調節閥、膨脹閥等組件。
7、溫度表，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度、環境溫度等位置的實時溫度。溫度測量探頭可以根據測量需求更換測量位置。
8、多功能表：實時顯示系統的電壓、電流、功率因數等數據。
9、制冷循環原理圖：帶有LED顯示燈，實時觀察系統的運行。
10、流量計：采用制冷劑專用流量計，可以直觀觀測制冷劑的實時流量。

友情提示：
1、設備驗收：各采購單位收貨時請檢查工業制冷系統實訓考核裝置的貨品外觀，核實工業制冷系統實訓考核裝置的數量及配件，拒收處于受損狀態的工業制冷系統實訓考核裝置；
2、設備質保：茂育將為各采購單位提供工業制冷系統實訓考核裝置產品說明書內的質保條件和質保期，在質保范圍內提供對工業制冷系統實訓考核裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌墓I(yè)制冷系統實訓考核裝置選型錯誤或購買工業制冷系統實訓考核裝置數量錯誤，造成工業制冷系統實訓考核裝置的退換貨要求，將不被接受；
4、設備貨期：對工業制冷系統實訓考核裝置的發貨期為參考值，如您需要了解工業制冷系統實訓考核裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對工業制冷系統實訓考核裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關工業制冷系統實訓考核裝置的技術咨詢。
