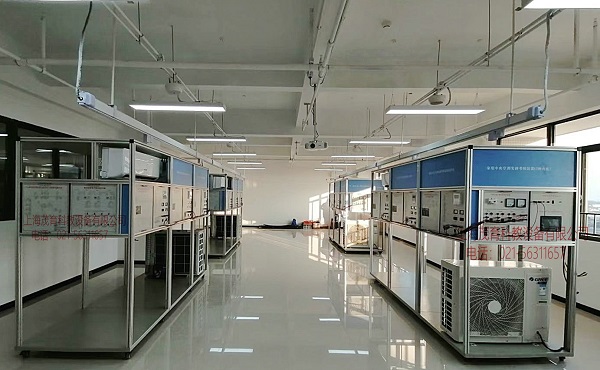

MY-512L家用中央空調實訓考核裝置






家用中央空調實訓考核裝置-是按照職業教育的教學和實訓要求研發的產品,中央空調實訓設備適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工(初級、中級、高級)等實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能,從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
一、實訓裝置特點:
1、采用真實的家用中央空調為實訓考核對:系統采用國內品牌一拖三機組,其特點為質量優、體積小、壓縮機,數碼容量調節電磁閥通過壓力控制壓縮機從而實現卸/負載的目的。對應不同的終端處理機其通過改變壓縮機卸/負載比率實現從10%-100%范圍內的容量無級調節。實現系統真實性,可塑性。
2、系統終端處理機多樣化:采用天井式(嵌入式)、掛壁式、風機盤管三種形式的終端處理機組;讓學生了解室內機組的多樣化的結構形式。
3、每個終端處理機配置制冷系統流程板、控制電路流程板、溫度表及壓力表,可觀測到機組的全部控制電路。
4、系統的完整性、獨立性:與實際中的家用中央空調,其控制功能、保護功能、顯示功能完全一致,每個用戶終端都可以在同一工況下獨立控制。
5、操作臺只需交流電源即可投入使用,占地面積小,節約用房、減少基建投資。
6、裝置直觀展示了家用中央空調的系統結構、工作原理,便于教師的演示講解及學生對課本知識理解掌握。展現了制冷循環系統結構原理以及主要部件的實際物體,其中高壓管路和低壓管路漆成紅、藍兩色,并設有視液鏡可觀察制冷劑狀態。結構合理,造型美觀 裝置結構合理緊湊、造型美觀大方,實訓桌還設有四個萬向輪和四個固定調節機構,便于移動和固定。
7、實訓裝置系統設有模擬故障設置功能,在制冷系統、電氣系統中設置故障。通過具體現象提高學生分析能力,有利于學生將理論用于實際,并培養其實際動手能力。
8、設有電流型漏電保護裝置,對地漏電電流超過一定值,即跳閘切斷電源;并有熱保護器件,對壓縮機進行過熱、過載保護等功能。
二、
技術參數:
1、輸入電源:單相三線~220V±10% 50Hz
2、工作境:環境溫度范圍為-5℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3、裝置容量:<3.8kVA
4、外形尺寸:4000mm×1100mm×2100mm
5、安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準

三、
家用中央空調實訓考核裝置-基本裝備:
充分地展示了家用中央空調的結構形式、控制原理、系統不同工況時的參數變化及空調制冷系統流程圖。數碼一拖三機組1套:空調系統采用市場數碼機組,室內機有終端處理機組組成。天井式(嵌入式)1套、掛壁式1套、風機盤管1套組成室內終端機組處理系統;讓學生了解室內機組多樣化的結構形式。每個終端機組處理系統都是相互獨立的。
整個模擬房頂采用1.5MM的網多功能網孔板設計,方便快捷安裝風機盤管、天井式(嵌入式),使用專業家用中央空調專用吊架。掛壁式后安裝板同樣也采用的網多功能網孔板設計.
1、安裝實訓架子:實訓裝置采用移動框架4040鋁型材結構,底部使用3MM的板金折彎,加有四個固定支撐腳,安裝好后可固定位置,防止移動而牽動制冷系統管路。
2、智能溫度控制系統:智能溫控能對被控對象進行溫度測量與顯示,調節溫度上、下限設定,完成制冷、制熱、停機等功能;顯示工作狀態和便于觀察被空調房間內溫度,操作方便。
3.系統流程圖:工作流程圖板,詳細說明制冷系統流程、監測點溫度、系統壓力、工作狀態指示、系統部件說明。
4、系統測量儀表3套:配備指針式真空壓力表、可測量制內機的工作壓力。
5、.溫渡測量儀表3套:數顯溫度表3套,電壓220V/電阻10K,溫度計-50-120度,用于測量系統工作時的關鍵點溫度,有利于實驗時對系統故障的判斷。
6、電源測量儀表:交流電壓表、交流電流表等組成,測量整機系統的工作電流,電壓?梢耘袛嗫照{(diào)系統的工作狀態,和制冷劑的多少。
★7、智能考核系統:采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統,系統穩定、不易感染病毒。
  6.1、 控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離, 避免復雜連線干擾控制器,系統更加可靠。
  6.2、驅動模塊內置智能故障設置控制系統,配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口,可無線組網通訊和 RS232 有線通訊。
  6.3、 手持移動控制終端采用 7寸高清晰彩色液晶觸控屏,中文菜單式觸控操作界面,人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
  6.4、手持移動控制終端不聯網時可作單機操作,當帶驅動模塊的實訓設備無線組網時,手持 移動控制終端可無線進網作為聯網終端,可作學生機登錄實訓與考核的操作終端,也可作教師機登錄出題設故的操作終端。
  6.5、可通過 PC機或平板電腦 控制終端進行實訓考核,也可通過手持移動控制終端進行實訓考核,教師與 學員界面分開,教師通過密碼進入教師界面出題,學員在普通界面答題。(注:教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
  6.6、可自由設定任意一處有關的各種常見故障,故障類型包括:線路斷 路、對地短路、接觸不良,偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障,共 24 路故 障設置?筛鶕需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障,共192 路故障設置?筛鶕用戶使用要求調整故障設置點的數量和故障設置類型。
  6.7、 所有配備驅動模塊的實訓設備,均可通過內置的專用新型無線數據傳輸模塊無線組網, 實現遠程集中管理。
  6.8、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡,通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
7、電源模塊:鋁合金掛箱尺寸:440MM*496MM鐵質面板,彩色噴繪,分別安裝有電壓表、電流表,管道連接原理圖、電腦故聯機測試端子。
8、主機掛箱:鋁合金掛箱尺寸:440MM*496MM鐵質面板,彩色噴繪。噴繪有系統容量設定原理,原理電氣接線圖
9、風機盤管控制單元掛箱:鋁合金掛箱尺寸:505MM*496MM鐵質面板,彩色噴繪。噴繪有系統容量設定原理,故障原理電氣接線圖,故障代碼表?蓮氖殖制魃戏治龃_定故障位置.電源可單獨對單個系統的開啟和關閉,設定有溫度測量單元,可測量系統進管制冷劑的溫度,出口制冷劑的溫度。
10、風機盤管控制電氣原理掛箱: 495MM*496MM鐵質面板,彩色噴繪。噴繪有空空調電氣原理接線端子圖,詳細顯示了空調的控制原理,傳感器分布,保護系統.
11、掛壁式控制單元掛箱:鋁合金掛箱尺寸:505MM*496MM鐵質面板,彩色噴繪。噴繪有系統容量設定原理,故障原理電氣接線圖,故障代碼表。可從手持器上分析確定故障位置.電源可單獨對單個系統的開啟和關閉,設定有溫度測量單元,可測量系統進管制冷劑的溫度,出口制冷劑的溫度。
12、掛壁式控制電氣原理掛箱: 495MM*496MM鐵質面板,彩色噴繪。噴繪有空空調電氣原理接線端子圖,詳細顯示了空調的控制原理,傳感器分布,保護系統.以及掛壁式空調與別的機組的區別。
13、天井式控制單元掛箱:鋁合金掛箱尺寸:505MM*496MM鐵質面板,彩色噴繪。噴繪有系統容量設定原理,故障原理電氣接線圖,故障代碼表。可從手持器上分析確定故障位置.電源可單獨對單個系統的開啟和關閉,設定有溫度測量單元,可測量系統進管制冷劑的溫度,出口制冷劑的溫度。
14、天井式控制電氣原理掛箱: 495MM*496MM鐵質面板,彩色噴繪。噴繪有空空調電氣原理接線端子圖,詳細顯示了空調的控制原理,傳感器分布,保護系統.以及天井式空調與別的機組的區別。
四、
實訓項目:
初級工
1、室外機組電氣控制原理基礎知識
2、室內機組電氣控制原理基礎知識(三個內機)
3、嵌入式室內機安裝和認識
4、天進機安裝和認識
5、壁掛機/單面出風安裝和認識
6、家用中央空調熱泵原理分析,和管道布置
7、家用中央空調制冷原理分析,和管道布置
8、中央空調制冷/熱泵工況操作
9、家用中央空調機的安裝和維修
中級工
1、了解數碼節能控制技術
2、電子膨脹閥的控制
3、維修軟件的使用
4、系統故障模擬設置
5、電腦主機和室內機的通信
6、空調故障代碼顯示
7、高壓保護故障處理和代碼顯示
8、外傳感器故障高壓保護故障處理和代碼顯示
9、低壓保護故障處理和代碼顯示
10、主通信故障處理和代碼顯示
11、外機管道保護故障處理和代碼顯示
12、四通閥故障
五、產品配置如下:

名稱 單位 數量 規格
鋁合金支架 3
網孔板 4 1.5MM
主機外機 1 選配
壁掛機/掛箱電氣模塊 1 鋁合金材質
壁掛機/掛箱原理模塊 1 鋁合金材質
天井機掛箱電氣模塊 1 鋁合金材質
天井機掛箱原理模塊 1 鋁合金材質
風管機掛箱電氣模塊 1 鋁合金材質
風管機掛箱原理模塊 1 鋁合金材質
主機掛箱電氣模塊 1 鋁合金材質
主機掛箱電氣模塊 2 鋁合金材質
考核系統掛箱原理模塊 1 鋁合金材質
制冷系統分流器 4
智能溫度控制系統 2
遙控器 1
3.5壓力表 6
電流表 1
回氣溫度顯示器 3
進氣溫度顯示器 3
風管機 1 原裝
天進機 1 原裝
壁掛機 1 原裝
3/8連接銅管(可拆) 1
1/4連接銅管(可拆) 1
真空泵 1
加液管 1
雙表修理閥 1
扳手300MM 2
410專用 1
